Ray trượt cửa tự động là thanh nhôm định hình lắp phía trên cửa, vừa treo toàn bộ trọng lượng cánh cửa vừa dẫn hướng cánh chạy thẳng, êm trên một quỹ đạo cố định. Ray cong, mòn hoặc lắp lệch là nguyên nhân phổ biến khiến cửa kêu, rung và nhanh hỏng bánh xe, motor. Trong bài viết này, CASCA Việt Nam phân tích cấu tạo, chức năng, các loại ray trượt cửa tự động và những lưu ý khi thay thế để bộ cửa vận hành ổn định lâu dài.
Ray trượt cửa tự động là gì?

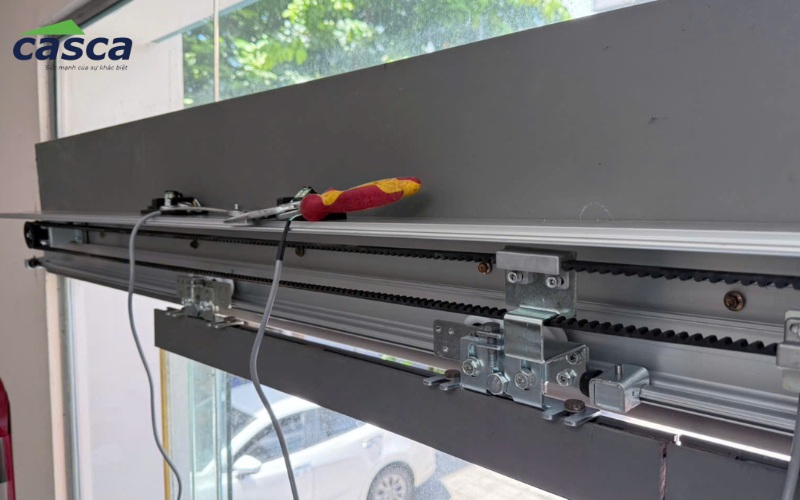

Ray trượt cửa tự động là bộ khung chịu lực chạy ngang phía trên khung cửa, bên trong có rãnh để bánh xe treo của cánh cửa lăn qua lại. Ray được bắt vào tường, dầm hoặc khung kết cấu, sau đó che lại bằng nắp nhôm nên người dùng thường chỉ nhìn thấy một hộp dài phía trên cửa.
Ngoài việc đỡ cánh cửa, ray trượt cửa tự động còn là khung gá cho gần như toàn bộ cụm vận hành: motor, bộ điều khiển, puly, dây curoa và các bộ phận an toàn. Chiều dài ray phụ thuộc độ mở thông thủy của cửa. Với cửa trượt hai cánh, mỗi cánh cần chỗ để trượt sang một bên, nên ray thường dài khoảng gấp đôi độ mở.
Cấu tạo ray trượt cửa tự động
Ray trượt cửa tự động gồm phần thân chịu lực và các chi tiết lắp kèm. Ray thường làm bằng nhôm có độ cứng và khả năng chống ăn mòn tốt, kết cấu chịu được tải nặng.Các thành phần chính của một bộ ray trượt cửa tự động gồm:

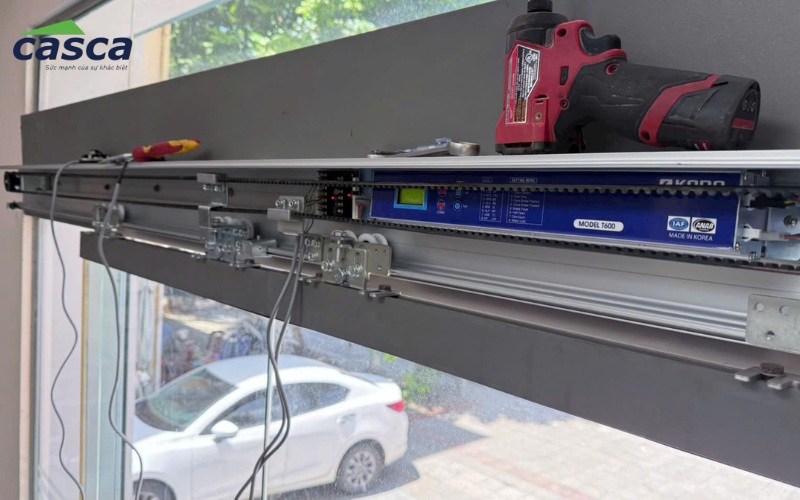

- Thân ray: mặt sau bắt vào tường hoặc dầm, mặt trước có rãnh để gá motor, bộ điều khiển và các phụ kiện. Thân ray thường được xử lý anode hoặc sơn tĩnh điện để chống ăn mòn.
- Đường lăn: phần gờ hoặc rãnh nằm dọc thân ray, nơi bánh xe treo chạy trên đó. Độ phẳng và độ cứng của đường lăn quyết định cửa chạy êm hay rung.
- Nắp che ray: tấm nhôm che phía trước, mở ra được để kiểm tra, bảo trì bên trong. Mặt nắp cũng thường là vị trí gắn mắt thần cửa tự động hoặc bộ cảm biến đóng mở cửa kính.
- Nắp bịt hai đầu và bát gá: nắp bịt giúp kín bụi và hoàn thiện thẩm mỹ, bát gá dùng để treo ray lên kết cấu khi không bắt trực tiếp vào tường.
- Chặn hành trình: cụm cao su chặn ở hai đầu, giới hạn điểm mở hết của cánh cửa.
Chức năng của ray trượt trong hệ thống cửa tự động
Ray trượt cửa tự động đảm nhận nhiều vai trò cùng lúc, mỗi vai trò ảnh hưởng trực tiếp đến độ êm, độ bền và độ an toàn của toàn bộ hệ thống cửa tự động.Các chức năng chính của ray trượt cửa tự động:
- Đỡ tải trọng cánh cửa: toàn bộ trọng lượng cánh treo lên bánh xe và truyền vào ray. Với bộ cửa tự động Hàn Quốc KODO T600, tải trọng 130 kg cho cửa một cánh và 120 kg mỗi cánh cho cửa hai cánh.
- Dẫn hướng chuyển động: đường lăn giữ cánh cửa đi đúng một quỹ đạo thẳng, không lệch ra vào hay lắc khi đóng mở.
- Làm khung gá thiết bị: motor, bộ điều khiển, puly, dây curoa cửa tự động, khóa điện và bộ lưu điện đều được lắp trên thân ray, nhờ đó các bộ phận luôn thẳng hàng với nhau.
- Giảm ma sát và tiếng ồn: đường lăn phẳng giúp bánh xe chạy trơn, motor không phải gồng thêm lực.
- Bảo vệ cụm vận hành: nắp che kín giúp hạn chế bụi, nước và va chạm từ bên ngoài vào motor, mạch điện.
Các loại ray trượt cửa tự động phổ biến
Ray trượt cửa tự động được phân loại theo tải trọng, theo hình dạng cửa và theo cách lắp đặt. Bảng dưới đây tổng hợp các nhóm ray cửa tự động thường gặp và trường hợp sử dụng:
|
Cách phân loại |
Loại ray |
Đặc điểm |
Phù hợp với |
|
Theo tải trọng |
Ray tiêu chuẩn |
Nhôm định hình, đi kèm motor công suất vừa |
Cửa kính 1–2 cánh tại văn phòng, cửa hàng, nhà ở |
|
Theo tải trọng |
Ray tải nặng |
Thân ray dày, bánh xe và motor thiết kế cho cánh nặng |
Siêu thị, sảnh tòa nhà, nhà máy, cửa cánh thép |
|
Theo hình dạng |
Ray thẳng, ray cong, ray xếp lớp |
Ray cong và ray xếp lớp gia công theo từng công trình |
Mặt tiền thường, vách kính cong, lối vào cần độ mở rộng |
|
Theo cách lắp |
Ray nổi, ray âm trần |
Ray nổi gắn lên tường hoặc dầm; ray âm trần giấu kín trong trần |
Công trình cải tạo; công trình cần thẩm mỹ cao |
|
Theo bề mặt |
Nhôm anode, nhôm ốp inox |
Bản ốp inox dễ lau chùi, chịu hóa chất tẩy rửa |
Công trình thông thường; bệnh viện, phòng sạch |
Ngoài các nhóm trên, cửa trượt cong tự động dùng ray uốn theo cung tròn của vách kính, còn cửa trượt xếp lớp tự động KODO dùng ray có nhiều đường lăn để các cánh xếp chồng lên nhau khi mở. Với cửa khổ lớn hoặc cánh nặng, nên chọn hệ cửa có ray trượt cửa tự động và motor được thiết kế cho tải cao.
Khi nào cần thay thế ray cửa trượt tự động?

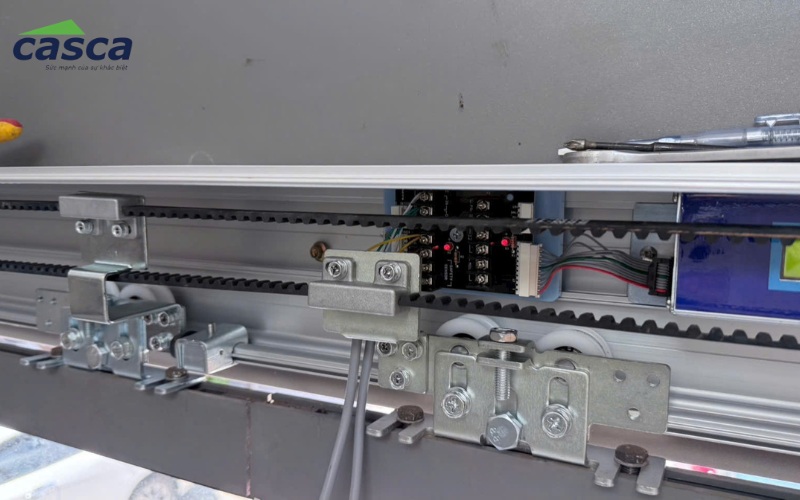

Ray nhôm có độ bền cao, nhưng vẫn xuống cấp do va đập, lắp sai kỹ thuật hoặc vận hành quá tải trong thời gian dài. Ray trượt cửa tự động nên được kiểm tra và cân nhắc thay mới khi xuất hiện các dấu hiệu sau:
- Ray cong, võng hoặc nứt: thường gặp sau va chạm mạnh, sau khi tường hoặc dầm bị lún, hoặc khi ray bắt vào kết cấu không đủ cứng.
- Đường lăn mòn lõm, rỗ hoặc bong lớp phủ: bánh xe chạy qua chỗ mòn sẽ phát ra tiếng lạch cạch và cánh cửa rung theo nhịp.
- Cánh cửa tự trôi hoặc chạy lệch: ray không còn thẳng khiến cánh tự trượt khi mất điện, hoặc cánh đóng không khớp vào chính giữa.
- Bánh xe treo mòn nhanh bất thường: thay bánh xe mới nhưng chỉ sau thời gian ngắn lại mòn, nguyên nhân thường nằm ở đường lăn.
- Bộ điều khiển báo lỗi hoặc cửa tự đảo chiều: ray kẹt làm motor tăng tải, bộ điều khiển hiểu nhầm là có vật cản.
- Nâng cấp cánh cửa: thay sang cánh kính dày hơn, cánh thép hoặc cánh rộng hơn mà ray hiện có không đủ tải.
Lưu ý khi thay thế ray trượt cửa tự động
Thay ray trượt cửa tự động liên quan đến cả kết cấu lắp đặt và toàn bộ cụm vận hành treo trên ray. Một sai lệch vài milimet trên chiều dài 5–6 m cũng đủ làm cửa chạy không đều.Những lưu ý kỹ thuật khi thay ray trượt cửa tự động:
- Khảo sát trước khi đặt ray: đo độ mở thông thủy, chiều cao lắp, trọng lượng cánh và kiểm tra vị trí bắt ray để chọn đúng chiều dài, tải trọng.
- Chọn ray đồng bộ với hệ cửa: rãnh lăn phải khớp bánh xe treo, bát gá phải khớp motor và bộ điều khiển. Nếu bánh xe cũ không tương thích với ray mới, nên thay cả bộ bánh xe.
- Bắt ray vào kết cấu chịu lực: ưu tiên dầm thép, bê tông hoặc khung gia cố; không bắt trực tiếp vào trần thạch cao hay tấm ốp mỏng.
- Cân thẳng ray trên toàn chiều dài: dùng thước thủy hoặc máy laser để ray không dốc, không võng giữa nhịp; bulong bắt ray cần chia khoảng cách đều.
- Ngắt nguồn điện và bộ lưu điện trước khi tháo cánh và các thiết bị khỏi ray cũ.
- Cài đặt lại hành trình và chạy thử: sau khi lắp lại cánh, motor và dây curoa, bộ điều khiển cần học lại hành trình, sau đó chạy thử nhiều chu kỳ để kiểm tra tiếng ồn và điểm dừng.
Bạn có thể tham khảo thêm hướng dẫn cách lắp cửa tự động đạt tiêu chuẩn để hiểu quy trình bắt ray và cân chỉnh trước khi treo cánh.
Giải pháp thay ray trượt cửa tự động chính hãng, uy tín tại CASCA
CASCA Việt Nam nhập khẩu và phân phối cửa tự động Hàn chính hãng KODO và cửa tự động Nhật Bản TERAOKA, đồng thời cung cấp ray trượt cửa tự động cùng các phụ kiện cửa tự động thay thế cho hai dòng cửa này. Ray, bánh xe, motor và bộ điều khiển đồng bộ giúp bộ cửa sau khi thay vận hành như thiết kế ban đầu.
Khi thay ray trượt và phụ kiện cửa tự động tại CASCA, khách hàng nhận được:
- Thiết bị rõ nguồn gốc: thiết bị KODO được nhập trực tiếp từ nhà sản xuất HSG tại Hàn Quốc; lô motor và bộ điều khiển KODO T600 có chứng nhận xuất xứ CO form AK và chứng nhận chất lượng theo hệ thống IATF 16949:2016.

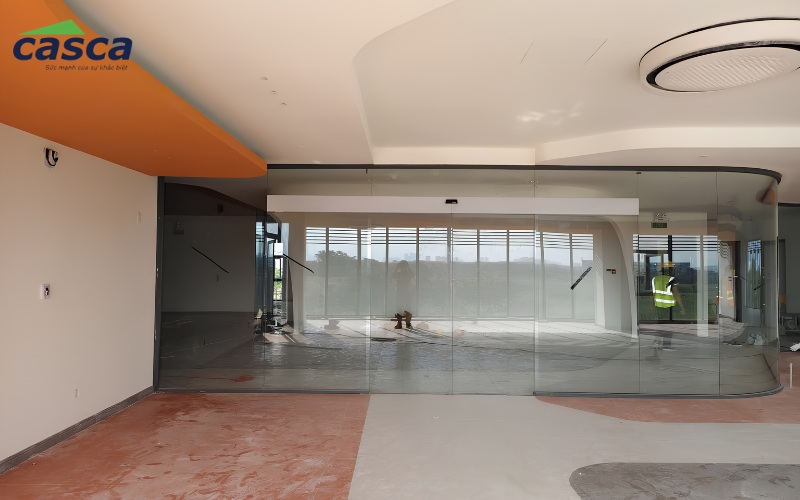

- Kinh nghiệm với nhiều chiều dài ray: CASCA đã thi công các bộ cửa có hệ ray từ 2 m tại phòng khám 92 Lý Thường Kiệt (Hà Nội), 4,5 m tại Eurofins Sắc Ký Hải Đăng, 5 m tại văn phòng AZB đến 6 m tại Co.opmart Cần Thơ, VietinBank Vị Thanh và Nhà máy Nhiệt điện Duyên Hải.
- Đội kỹ thuật tự chủ: CASCA nắm vững kỹ thuật, không phụ thuộc nhà sản xuất nước ngoài, nên xử lý được các bộ cửa nặng và khổ lớn.
- Khảo sát trước khi báo giá: kỹ thuật viên kiểm tra ray, kết cấu bắt ray, bánh xe và motor, báo rõ hạng mục cần thay để chi phí minh bạch.
Liên hệ CASCA Việt Nam qua hotline 0964446883 để được khảo sát và tư vấn thay ray trượt cửa tự động phù hợp với bộ cửa hiện có.
Câu hỏi thường gặp về ray trượt cửa tự động (FAQs)
Phần dưới đây giải đáp các câu hỏi thường gặp khi lựa chọn, sử dụng và thay ray trượt cửa tự động.
Ray trượt cửa tự động dùng cho những loại cửa nào?
Ray trượt cửa tự động dùng cho cửa trượt tự động một cánh, hai cánh, cửa trượt xếp lớp, cửa trượt cong và cửa kín khí cho bệnh viện, phòng sạch. Với buồng đệm phòng sạch, hai bộ cửa trên ray thường được nối với khoá liên động để không mở cùng lúc.
Ray trượt cửa tự động có cần thay định kỳ không?
Ray trượt cửa tự động không có mốc thay định kỳ như dây curoa hay bánh xe. Ray chỉ cần thay khi cong, nứt, mòn đường lăn hoặc không đủ tải cho cánh mới; còn lại chỉ cần vệ sinh và kiểm tra độ thẳng trong mỗi lần bảo trì.
Ray trượt cửa tự động bị cong hoặc lệch có ảnh hưởng đến cửa không?
Có. Ray trượt cửa tự động cong hoặc lệch làm cánh cửa chạy dốc, rung, đóng không khớp và có thể tự trôi khi mất điện. Motor và bánh xe phải chịu lực lớn hơn, nên mòn nhanh và dễ báo lỗi.
Vì sao cửa tự động phát ra tiếng ồn khi trượt trên ray?
Tiếng ồn thường đến từ đường lăn bám bụi, bánh xe treo mòn, ray lỏng bulong hoặc dây curoa chùng. Nên vệ sinh đường lăn và kiểm tra bánh xe trước; nếu tiếng ồn vẫn còn và đường lăn có vết mòn lõm thì cần xem xét thay ray.
Ray trượt cửa tự động bị kẹt có sửa được không?
Phần lớn trường hợp kẹt do dị vật trong rãnh, bánh xe vỡ hoặc ray lỏng có thể xử lý mà không cần thay ray. Khi cửa kẹt, cảm biến chống kẹt và bộ điều khiển sẽ cho cửa dừng hoặc đảo chiều; người dùng nên ngắt nguồn và gọi kỹ thuật thay vì cố kéo cánh.
Có thể tự thay ray trượt cửa tự động tại nhà không?
Không nên. Thay ray đòi hỏi tháo cánh kính nặng, gỡ motor, bộ điều khiển và cân chỉnh lại toàn bộ hệ thống bằng dụng cụ chuyên dụng. Lắp sai có thể làm rơi cánh hoặc gây mất an toàn cho người qua lại, vì vậy nên để đơn vị lắp đặt chuyên nghiệp thực hiện.
Ray trượt cửa tự động là phần khung quyết định cửa có chạy thẳng, êm và bền hay không. Chọn đúng loại ray, bắt vào kết cấu chắc chắn và kiểm tra định kỳ giúp bộ cửa hạn chế hỏng hóc. Nếu cần khảo sát hoặc thay ray chính hãng, hãy liên hệ CASCA Việt Nam để được hỗ trợ.
