Nguyên lý cửa tự động dựa trên sự phối hợp giữa cảm biến, bộ điều khiển và motor: cảm biến phát hiện người, bộ điều khiển ra lệnh và motor kéo cánh cửa mở rồi tự đóng lại. Hiểu rõ nguyên lý giúp chủ đầu tư chọn đúng loại cửa, vận hành an toàn và nhận biết sớm khi cửa có dấu hiệu bất thường. Trong bài viết này, CASCA Việt Nam sẽ giải đáp quy trình đóng mở, cách cửa xử lý các tình huống đặc biệt và sự khác nhau giữa các loại cửa tự động phổ biến.
Nguyên lý hoạt động của cửa tự động
Nguyên lý cửa tự động có thể tóm gọn thành một vòng khép kín gồm năm bước: phát hiện vật thể, xử lý tín hiệu, kích hoạt động cơ, giám sát an toàn và tự động đóng. Mỗi bước do một nhóm thiết bị đảm nhận, được gá trên hộp ray hoặc khung cửa.
Phát hiện vật thể

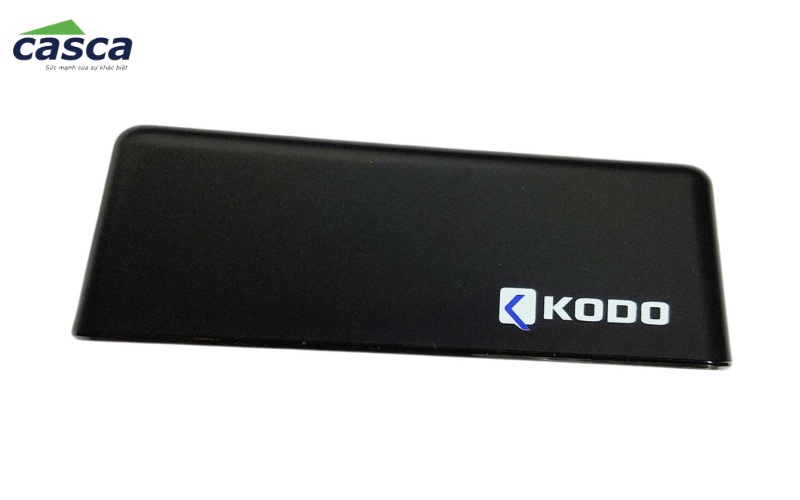

Bước đầu tiên trong nguyên lý cửa tự động là nhận biết có người hoặc vật đang tiến lại gần cửa. Thiết bị đảm nhận việc này là cảm biến cửa tự động, thường gắn ở mặt trước hộp ray, hướng xuống lối đi.
Alt ảnh: Cảm biến chuyển động vỏ đen có logo KODO dùng cho cửa trượt tự động
Các thiết bị phát hiện và kích hoạt thường gặp:
- Cảm biến vi sóng (radar): phát sóng và đo sóng phản xạ để nhận biết vật đang chuyển động.
- Cảm biến hồng ngoại chủ động: nhận biết cả người đứng yên trong vùng cửa, thường dùng làm cảm biến an toàn.
- Nút nhấn, công tắc không chạm: nút nhấn không tiếp xúc, công tắc vẫy tay cho phòng khám, bệnh viện, nơi cần hạn chế chạm tay.
- Thiết bị kiểm soát ra vào: thẻ từ, vân tay, nhận diện khuôn mặt hoặc ứng dụng điện thoại, dùng khi cửa chỉ mở cho người được phép.
Cảm biến radar còn được gọi là mắt thần cửa tự động. Độ nhạy và vùng quét của cảm biến có thể chỉnh để cửa không mở khi người chỉ đi ngang qua.
Xử lý tín hiệu
Khi cảm biến phát hiện người, tín hiệu được gửi về bộ điều khiển trung tâm. Bộ điều khiển là bộ não trong nguyên lý cửa tự động, quyết định cửa mở bao nhiêu, nhanh hay chậm và giữ mở trong bao lâu.
Bộ điều khiển xử lý tín hiệu theo các bước sau:
- Nhận và lọc tín hiệu từ cảm biến, nút nhấn hoặc thiết bị kiểm soát ra vào, loại bỏ tín hiệu nhiễu.
- Kiểm tra chế độ vận hành đang chọn, chẳng hạn tự động hai chiều, một chiều, mở thường trực hoặc khóa.
- Tính toán hành trình và tốc độ dựa trên dữ liệu đã học: bộ điều khiển KODO T600 tự nhận diện trọng lượng cánh, khoảng cách và tốc độ.
- Phát lệnh cho motor chạy theo biểu đồ tăng tốc, chạy đều và giảm tốc trước điểm dừng.

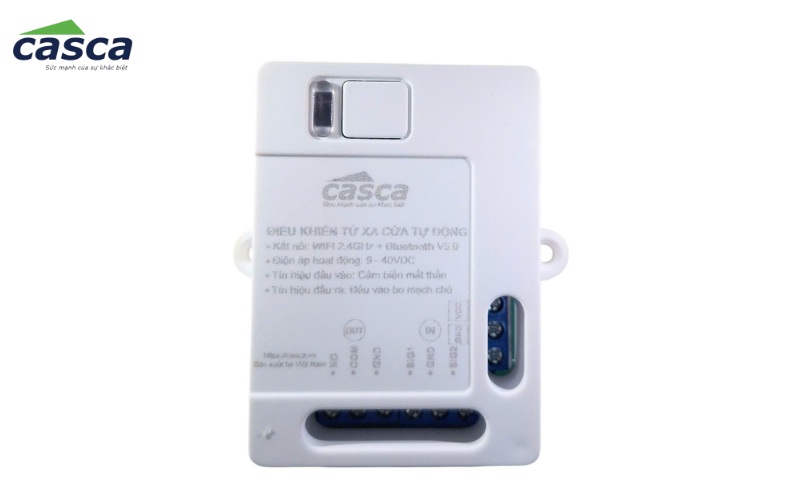

Hệ thống cửa tự động của CASCA còn cho phép người dùng điều khiển khóa, mở cửa từ xa qua internet hoặc ở gần qua Bluetooth bằng ứng dụng điện thoại, thông qua bộ điều khiển từ xa gắn thêm vào cửa.
Kích hoạt động cơ – mở cửa

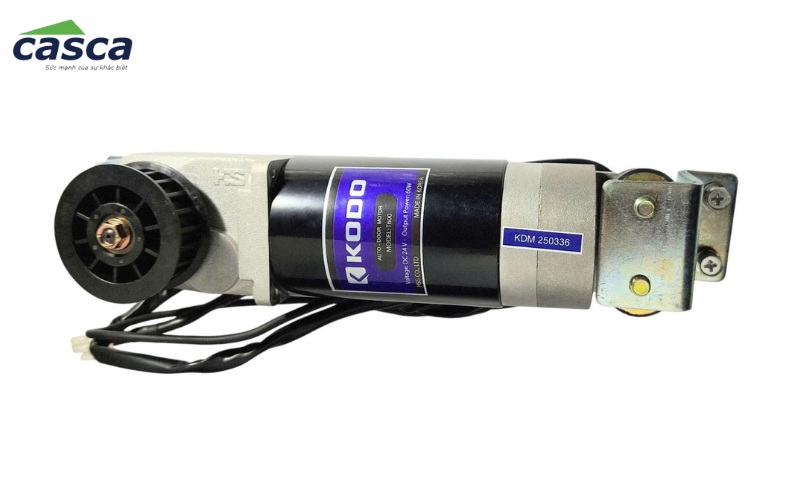

Theo nguyên lý cửa tự động, sau khi nhận lệnh từ bộ điều khiển, motor quay và truyền lực qua cơ cấu cơ khí để kéo cánh cửa. Với cửa trượt, lực đi qua puly và dây curoa đến bánh xe treo đang gắn cánh cửa.
Motor không chạy một tốc độ cố định mà tăng tốc ở đầu hành trình, chạy nhanh ở giữa và giảm tốc khi gần mở hết để cánh dừng êm, không va đập. Nguyên lý cửa tự động dạng trượt cho phép hai cánh mở cùng lúc vì mỗi cánh kẹp vào một nhánh của cùng một vòng dây. Khi motor quay, hai nhánh dây chạy ngược chiều nhau, kéo hai cánh tách ra hai bên.
Giám sát an toàn
Trong suốt thời gian cửa mở và đóng, hệ thống liên tục giám sát vùng cửa để không kẹp người. Đây là bước quan trọng nhất về an toàn trong nguyên lý cửa tự động.Hệ thống giám sát an toàn thường gồm hai lớp:

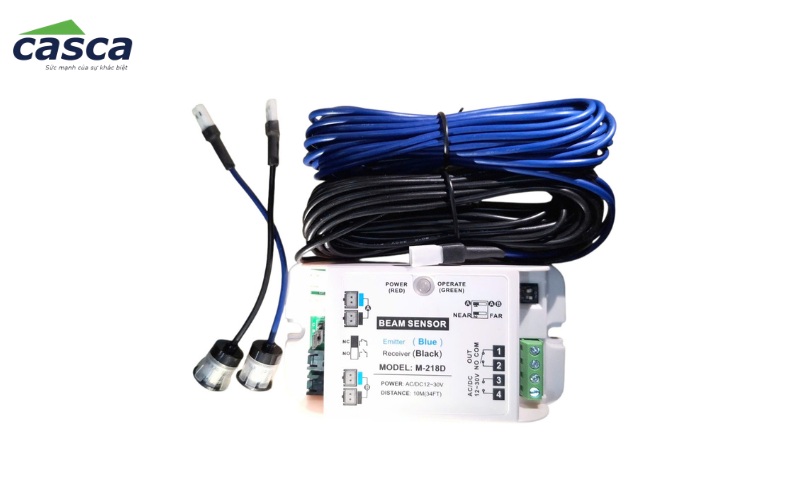

- Cảm biến an toàn: cảm biến hồng ngoại hoặc cảm biến tia đặt ở khung, nhận biết người đang đứng giữa hai cánh để không cho cửa đóng.
- Giám sát tải của bộ điều khiển: bộ điều khiển theo dõi lực cản trên motor; khi cánh gặp lực cản bất thường, cửa dừng hoặc đảo chiều.
Nếu bạn quan tâm cửa tự động có thực sự an toàn, bài cửa tự động có an toàn không phân tích chi tiết hơn.
Tự động đóng
Khi không còn ai trong vùng quét, bộ điều khiển đếm ngược thời gian giữ mở rồi ra lệnh cho motor đóng cửa. Bước này khép lại một chu kỳ trong nguyên lý cửa tự động.
Cơ chế hoạt động của cửa tự động trong các tình huống đặc biệt
Ngoài chu kỳ đóng mở thông thường, nguyên lý cửa tự động còn bao gồm cách cửa phản ứng với vật cản và với sự cố mất điện. Hai tình huống này quyết định cửa có an toàn cho người dùng hay không.

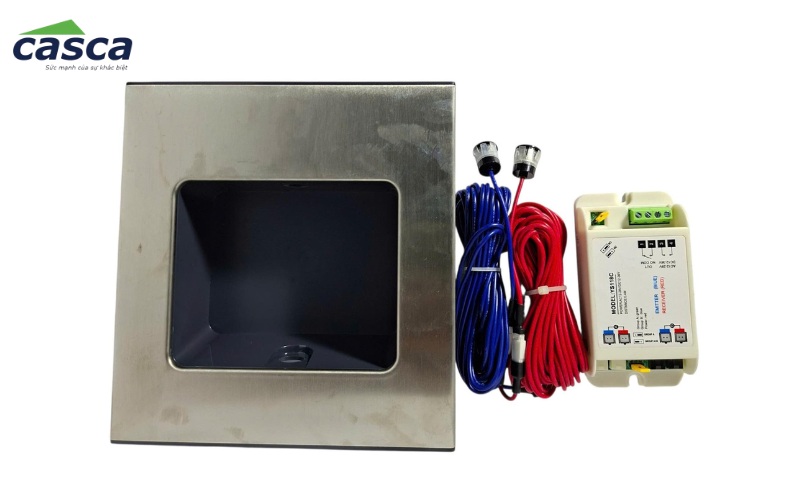

Cơ chế đảo chiều khi gặp vật cản (Safety Reverse)
Cơ chế đảo chiều (Safety Reverse) là phần bắt buộc trong nguyên lý cửa tự động, giúp cửa không kẹp người hoặc đồ vật khi đang đóng. Khi phát hiện vật cản, bộ điều khiển dừng motor ngay và cho cánh chạy ngược lại vị trí mở.
Cách cửa tự động hoạt động khi mất điện
Khi mất điện, cách nguyên lý cửa tự động được duy trì phụ thuộc vào cấu hình đã lắp: có bộ lưu điện hay không và dùng loại khóa điện nào. Các trường hợp thường gặp theo nguyên lý cửa tự động khi mất điện:

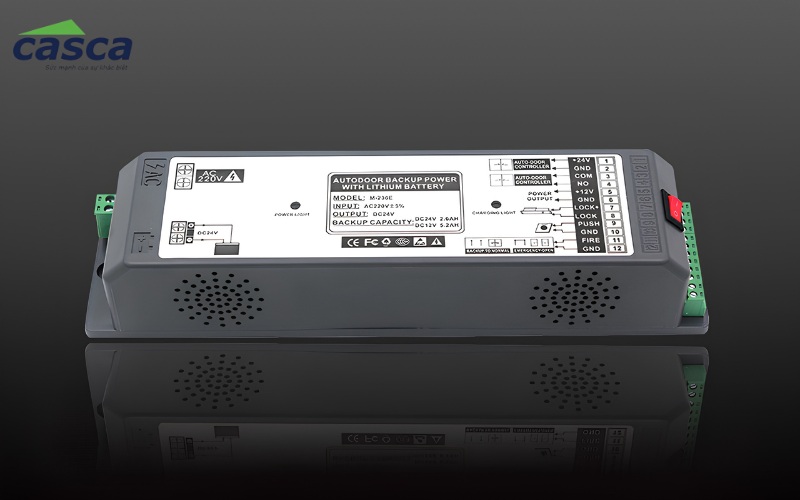

- Cửa có bộ lưu điện: bộ lưu điện UPS cấp nguồn cho motor và bộ điều khiển, cửa tiếp tục đóng mở trong một thời gian hoặc tự mở hẳn và giữ mở tùy cài đặt.
- Cửa không có bộ lưu điện: cửa dừng ở vị trí hiện tại; với nhiều bộ cửa trượt, người dùng có thể đẩy tay cánh cửa khi khóa điện không giữ.
- Cửa có khóa điện: khóa mất điện tự nhả cho phép mở tay, còn khóa mất điện vẫn giữ sẽ khóa cửa cho đến khi có điện lại.
Giải đáp đầy đủ hơn có trong bài cửa tự động mất điện có mở được không của CASCA.
Sự khác biệt về nguyên lý giữa các loại cửa tự động phổ biến
Mọi loại cửa tự động đều theo chung nguyên lý cửa tự động gồm cảm biến, bộ điều khiển và motor. Điểm khác nhau trong nguyên lý cửa tự động của từng loại nằm ở cơ cấu truyền động và cách cánh cửa chuyển động.
Nguyên lý cửa trượt tự động (Automatic Sliding Door)
Cửa trượt tự động có cánh treo trên bánh xe, chạy ngang dọc theo ray phía trên ô cửa. Motor quay puly, kéo dây curoa và dây kéo cánh cửa trượt sang hai bên, phía dưới chỉ có dẫn hướng sàn giữ chân cánh.
Nhờ nguyên lý cửa tự động dạng trượt, cửa không chiếm không gian phía trước và phía sau ô cửa, nên phổ biến ở siêu thị, văn phòng, ngân hàng và bệnh viện. Chiều dài ray phụ thuộc kích thước cửa tự động, thường dài khoảng gấp đôi độ mở thông thủy.
Các dòng cửa trượt kín khí cho phòng sạch còn được đánh giá theo cấp độ kín, chẳng hạn độ kín khí A-4, và có thể ghép hai bộ cửa thành airlock (buồng đệm) để kiểm soát không khí giữa hai khu vực.
Nguyên lý cửa mở cánh tự động (Automatic Swing Door)
Cửa mở cánh tự động có cánh quay quanh bản lề như cửa thông thường. Theo nguyên lý cửa tự động dạng mở cánh, motor và hộp số đặt trong hộp máy phía trên cửa, truyền lực qua tay đòn để đẩy cánh mở ra, sau đó kéo cánh đóng lại.
Vì cánh quay ra một phía, cửa mở cánh cần khoảng trống trước cánh và cảm biến an toàn ở cả hai mặt để không va vào người đứng gần. Loại cửa này hợp với ô cửa hẹp, cửa phòng, cửa kho và công trình cải tạo không đủ tường cho cánh trượt. Bài so sánh cửa trượt tự động và cửa mở cánh phân tích kỹ hơn hai loại cửa này.
Nguyên lý cửa xoay tròn tự động (Automatic Revolving Door)
Cửa xoay tròn tự động gồm ba hoặc bốn cánh gắn vào một trục đứng ở giữa, quay trong một khoang hình trụ. Theo nguyên lý cửa tự động dạng xoay, khi cảm biến phát hiện người, motor quay cụm cánh với tốc độ chậm để người bước đi cùng chiều quay.
Với sảnh lớn, nhiều chủ đầu tư phân vân nên chọn cửa trượt tự động hay cửa xoay. Câu trả lời phụ thuộc vào lưu lượng người, diện tích sảnh và yêu cầu giữ nhiệt của công trình.
Những lưu ý khi sử dụng giúp cửa tự động vận hành ổn định
Hiểu nguyên lý cửa tự động giúp người dùng biết bộ phận nào cần giữ gìn để cửa vận hành ổn định. Phần lớn lỗi vặt bắt nguồn từ cảm biến bẩn, ray bám bụi hoặc thói quen sử dụng chưa đúng.
- Giữ sạch mặt cảm biến: lau bụi trên mặt cảm biến, không dán decal, treo biển hay đặt chậu cây che vùng quét.
- Không đẩy, kéo cánh khi cửa đang chạy: tác động ngược chiều motor làm mòn bánh răng hộp số và dây curoa.
- Giữ ray và dẫn hướng sàn sạch: rác, cát trong rãnh sàn làm cánh rung và cửa đảo chiều sai.
- Chọn đúng chế độ vận hành: dùng chế độ mở thường trực khi chuyển hàng, chế độ khóa khi đóng cửa ban đêm, tránh tắt nguồn đột ngột.
- Bảo trì định kỳ: kiểm tra cảm biến, độ căng dây curoa, bánh xe và bộ lưu điện theo lịch bảo trì cửa tự động.
Câu hỏi thường gặp về nguyên lý hoạt động cửa tự động (FAQs)
Phần dưới đây giải đáp các câu hỏi thường gặp khi tìm hiểu nguyên lý cửa tự động.
Cảm biến an toàn hoạt động như thế nào khi có người đứng trong vùng cửa?
Theo nguyên lý cửa tự động, cảm biến an toàn nhận biết người đứng yên trong vùng cửa và gửi tín hiệu giữ mở về bộ điều khiển. Chừng nào người còn trong vùng cửa, bộ điều khiển không cho cửa đóng; khi người rời đi, cửa mới đếm thời gian giữ mở rồi đóng lại.
Cửa tự động có mở khi cảm biến phát hiện vật cản không?
Có. Theo nguyên lý cửa tự động, cảm biến không phân biệt người hay vật nên bất kỳ vật nào chuyển động trong vùng quét hoặc nằm giữa hai cánh đều có thể làm cửa mở hoặc giữ mở. Vì vậy không nên để hàng hóa, biển quảng cáo trong vùng quét của cảm biến.
Cửa tự động giữ trạng thái mở trong bao lâu?
Trong nguyên lý cửa tự động, thời gian giữ mở do bộ điều khiển quy định và chỉnh được theo nhu cầu. Ví dụ, TERAOKA 250KLCM cho phép chỉnh từ 0,3 đến 9 giây theo thông số trên casca.vn; nơi đông người thường đặt lâu hơn, phòng sạch đặt ngắn hơn.
Cửa tự động có hoạt động được khi mất điện không?
Theo nguyên lý cửa tự động, cửa có lắp bộ lưu điện vẫn hoạt động trong một thời gian hoặc tự mở hẳn tùy cài đặt. Cửa không có bộ lưu điện sẽ dừng lại, và tùy loại khóa mà có thể mở tay được hay không.
Những yếu tố nào ảnh hưởng đến nguyên lý vận hành của cửa tự động?
Các yếu tố ảnh hưởng đến nguyên lý cửa tự động gồm vị trí và độ nhạy cảm biến, trọng lượng cánh so với công suất motor, độ thẳng của ray, độ căng dây curoa và chất lượng nguồn điện. Môi trường nhiều bụi, gió mạnh hoặc chênh áp cũng làm cửa vận hành kém ổn định nếu không được cài đặt phù hợp.
Nguyên lý cửa tự động tuy gồm nhiều bước nhưng xoay quanh ba thành phần chính là cảm biến, bộ điều khiển và motor. Chọn đúng loại cửa, cài đặt đúng thông số và bảo trì định kỳ giúp cửa đóng mở êm, an toàn trong nhiều năm. Nếu cần tư vấn, hãy liên hệ CASCA Việt Nam để được hỗ trợ.
