Trong cửa trượt tự động, puly là bộ phận dạng bánh quay được lắp trong cụm ray để dẫn hướng và hỗ trợ dây curoa truyền chuyển động từ motor đến cánh cửa. Puly cửa tự động thường nằm phía sau nắp ray nên người dùng ít khi nhìn thấy, nhưng vị trí và độ chính xác của bộ phận này có ảnh hưởng trực tiếp đến quá trình vận hành của cửa.
Khi puly bị lệch, mòn hoặc lắp đặt không đúng, dây curoa có thể chạy không ổn định, phát tiếng kêu, gây rung hoặc khiến cửa đóng mở không đều. Vì vậy, hãy cùng CASCA Việt Nam tìm hiểu puly là gì để nhận biết đúng vai trò của bộ phận này và có cơ sở xác định nguyên nhân khi hệ truyền động gặp vấn đề.
Pulley là gì?

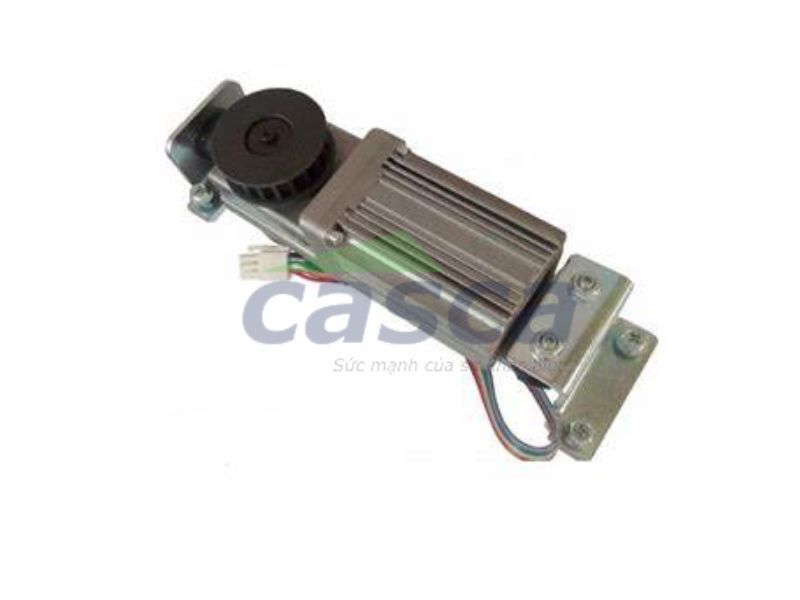

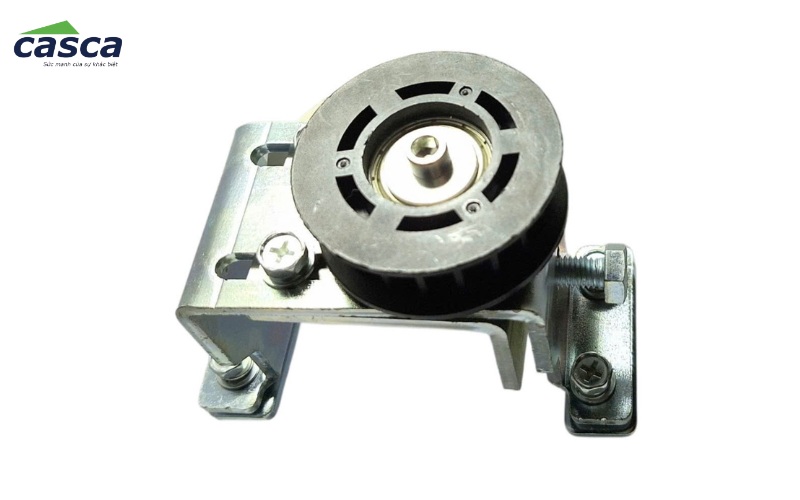

Puly (hay pulley) là một bánh quay có rãnh hoặc bề mặt làm việc để dẫn dây đai, dây cáp hoặc dây curoa. Pulley quay quanh một trục, giúp truyền chuyển động, thay đổi hướng lực hoặc duy trì chuyển động ổn định trong hệ thống cơ khí. Tùy thiết kế, puly có thể làm việc với dây đai phẳng, đai chữ V, đai răng hoặc cáp thép.
Trong cửa trượt tự động, puly được bố trí bên trong cụm ray và kết hợp với motor cửa tự động, dây đai để truyền chuyển động đến cánh cửa. Thông thường, hệ thống có một puly chủ động nối với motor và một puly bị động ở phía còn lại của ray. Dây đai răng chạy thành vòng kín qua hai puly, tạo thành cơ cấu truyền động giúp cánh cửa di chuyển theo chiều đóng hoặc mở.
Vì nằm phía sau nắp ray, puly thường không phải bộ phận người dùng có thể quan sát trực tiếp. Tuy nhiên, kích thước, độ đồng tâm, tình trạng ổ bi và cách lắp đặt của puly đều có thể ảnh hưởng đến quá trình vận hành của cửa.
Vai trò của puly trong hệ thống cửa tự động

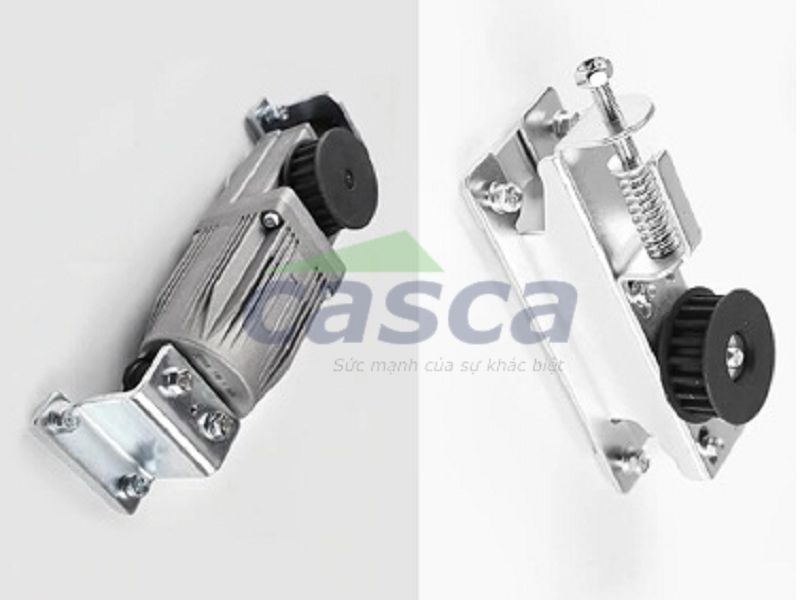

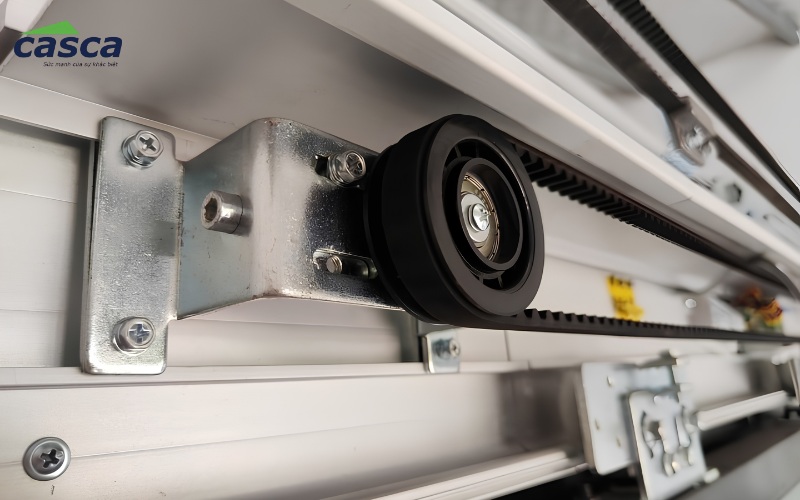

Trong bộ phụ kiện cửa tự động, puly phối hợp với motor và dây đai để chuyển chuyển động quay thành chuyển động tịnh tiến của cánh cửa. Pulley đảm nhiệm một số vai trò chính:
- Truyền chuyển động: Puly chủ động nhận chuyển động quay từ motor và kéo dây đai, từ đó tạo lực di chuyển cánh cửa.
- Dẫn hướng dây đai: Hai puly giữ dây đai chạy theo đúng quỹ đạo trong suốt hành trình đóng mở, hạn chế tình trạng dây bị lệch khỏi vị trí làm việc.
- Duy trì độ căng của dây: Puly ở đầu còn lại của ray có thể tham gia vào cơ cấu điều chỉnh độ căng, giúp dây đai tiếp xúc ổn định với hệ truyền động.
- Hỗ trợ cửa vận hành ổn định: Tình trạng của puly, đặc biệt là độ đồng tâm và ổ bi, có thể ảnh hưởng đến tiếng ồn, độ rung và độ ổn định của chuyển động.
Tuy nhiên, puly không phải yếu tố duy nhất quyết định độ êm của cửa mở tự động. Ray, bánh xe treo, độ thẳng của dầm, tải trọng cánh, tình trạng dây đai và cách cài đặt controller đều có thể tác động đến quá trình vận hành. Chẳng hạn, một puly có ổ bi kém hoặc bị lệch tâm có thể tạo tiếng kêu lặp lại theo chu kỳ, rõ hơn khi cửa chạy ở tốc độ cao.
Cấu tạo và nguyên lý hoạt động của puly cửa tự động
Puly trong cửa kính trượt tự động có cấu tạo tương đối đơn giản nhưng mỗi bộ phận đều đảm nhiệm một chức năng riêng trong quá trình truyền và dẫn hướng chuyển động. Hiểu rõ cấu tạo sẽ giúp dễ hình dung cách puly phối hợp với motor và dây đai để đưa cánh cửa di chuyển.
Cấu tạo của puly
Tùy thiết kế của từng bộ cửa tự động, cấu tạo puly có thể khác nhau, nhưng một puly cơ bản thường gồm các bộ phận sau:
|
Bộ phận |
Chức năng |
|
Vành hoặc bề mặt làm việc |
Là phần tiếp xúc trực tiếp với dây đai hoặc dây cáp. Hình dạng bề mặt cần phù hợp với loại dây được sử dụng. |
|
Rãnh hoặc răng |
Giữ dây đai đi đúng hướng và hỗ trợ truyền lực. Với puly răng, các răng trên puly ăn khớp với răng của dây đai để hạn chế trượt tương đối. |
|
Moay-ơ |
Là phần liên kết bánh puly với trục hoặc cụm gá, giúp puly được cố định đúng vị trí trong hệ truyền động. |
|
Ổ bi hoặc bạc |
Cho phép puly quay với ma sát thấp. Ở puly bị động, ổ bi hoặc bạc giúp duy trì chuyển động ổn định và hạn chế tiếng ồn. |
|
Cơ cấu tăng chỉnh |
Cho phép điều chỉnh vị trí của puly để thiết lập độ căng và độ thẳng của dây đai trong hệ thống. |
Nguyên lý hoạt động của puly

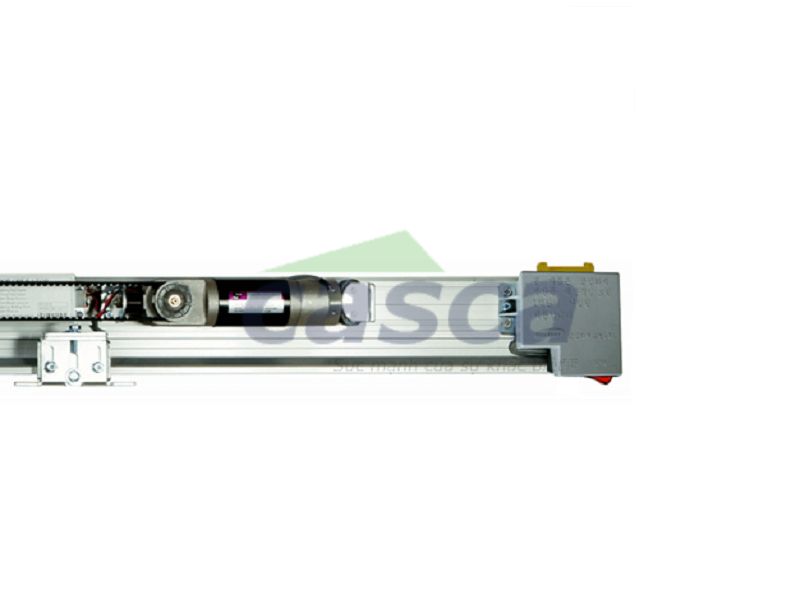

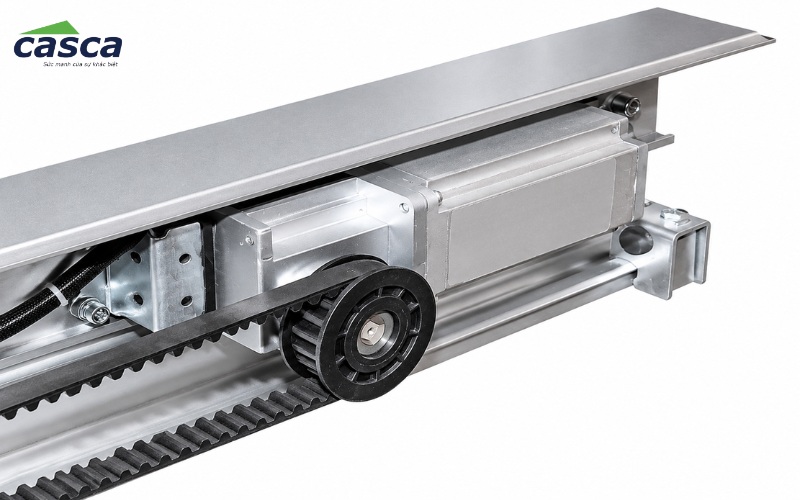

Trong cửa trượt tự động, puly phối hợp với motor và dây đai để biến chuyển động quay của motor thành chuyển động đóng mở của cánh cửa. Quá trình này có thể hiểu đơn giản qua các bước:
- Motor tạo chuyển động: Khi nhận tín hiệu mở hoặc đóng cửa, motor quay và kéo theo puly chủ động gắn trên trục motor.
- Puly kéo dây đai: Puly chủ động truyền lực lên dây đai, khiến dây chuyển động theo một vòng khép kín giữa puly chủ động và puly bị động.
- Dây đai kéo cánh cửa: Giá bắt dây đai được liên kết với cánh cửa hoặc cụm con lăn. Khi dây đai di chuyển, giá bắt kéo cánh cửa trượt theo ray.
- Puly bị động giữ hướng dây: Puly ở đầu còn lại của ray giúp dây đai duy trì quỹ đạo và phối hợp với cơ cấu tăng chỉnh để giữ độ căng phù hợp.
Với hệ thống sử dụng dây đai răng, các răng trên dây phải ăn khớp chính xác với rãnh răng trên puly. Bước răng không tương thích có thể khiến dây chạy không ổn định, phát tiếng ồn hoặc nhanh mòn dù vẫn có thể lắp vào puly.
Các loại puly thường gặp
Không phải mọi loại puly đều được sử dụng cho cửa tự động. Tùy vào loại dây truyền động, cách bố trí ray và yêu cầu vận hành, hệ thống có thể sử dụng puly với thiết kế khác nhau. Một số loại thường gặp gồm:
|
Loại |
Đặc điểm |
Ứng dụng điển hình |
|
Puly đai phẳng |
Bề mặt làm việc tương đối phẳng, truyền lực chủ yếu nhờ ma sát giữa puly và dây đai. |
Máy móc sử dụng dây đai phẳng. |
|
Puly đai chữ V |
Có rãnh hình chữ V giúp dây đai bám vào puly tốt hơn trong quá trình truyền động. |
Quạt, máy bơm và một số máy công nghiệp. |
|
Puly đai răng |
Có các rãnh răng ăn khớp với răng trên dây đai, giúp truyền chuyển động đồng bộ và hạn chế trượt. |
Cửa tự động và các cơ cấu cần kiểm soát chính xác chuyển động. |
|
Puly cáp |
Có rãnh phù hợp để giữ và dẫn hướng cáp hoặc dây thép trong quá trình di chuyển. |
Hệ thống nâng hạ, dẫn hướng cáp. |
|
Puly tăng/đỡ |
Được bố trí để hỗ trợ dẫn hướng hoặc điều chỉnh độ căng của dây trong hệ truyền động. |
Các hệ thống có quãng dây dài hoặc cần kiểm soát hướng chạy của dây. |
Dấu hiệu puly hoặc hệ dây đai có vấn đề
Puly và dây đai làm việc liên tục trong mỗi chu kỳ đóng mở nên tình trạng lệch, mòn hoặc căng không đúng có thể biểu hiện qua tiếng ồn và chuyển động bất thường của cửa. Tuy nhiên, một hiện tượng có thể xuất phát từ nhiều vị trí khác nhau, vì vậy cần kiểm tra theo từng dấu hiệu thay vì thay puly hoặc siết dây ngay.
|
Hiện tượng |
Nguyên nhân cần kiểm tra |
|
Tiếng rít hoặc ken két |
Ổ bi bị khô hoặc mòn, dây đai cọ vào thành, puly bị lệch hoặc lực căng dây không phù hợp. |
|
Tiếng lạch cạch theo chu kỳ |
Răng trên dây đai hoặc puly bị hư, có dị vật trong đường chạy hoặc mối nối, giá bắt bị chạm vào chi tiết khác. |
|
Cửa giật khi khởi động |
Dây đai bị chùng, xảy ra hiện tượng trượt răng, giá bắt bị lỏng hoặc thông số điều khiển chưa phù hợp. |
|
Dây đai mòn lệch một bên |
Hai puly không đồng phẳng, dây chạy lệch tâm hoặc vị trí lắp đặt của cụm puly chưa chính xác. |
|
Puly nóng bất thường |
Ổ bi có dấu hiệu kẹt, dây đai bị căng quá mức hoặc trục và giá đỡ bị lệch. |
Kinh nghiệm từ CASCA: Không nên vội siết dây đai khi thấy puly có vấn đề. Dây quá chùng có thể gây trượt, nhưng dây quá căng lại làm tăng tải lên ổ bi, trục motor và puly. Khi cửa có tiếng kêu, rung hoặc chạy không đều, nên kiểm tra độ thẳng của puly, tình trạng dây đai và ổ bi trước khi điều chỉnh.
>> Xem thêm: Bộ lưu điện UPS cửa tự động: Nguyên lý và cách chọn phù hợp
Cách chọn puly cửa tự động thay thế phù hợp

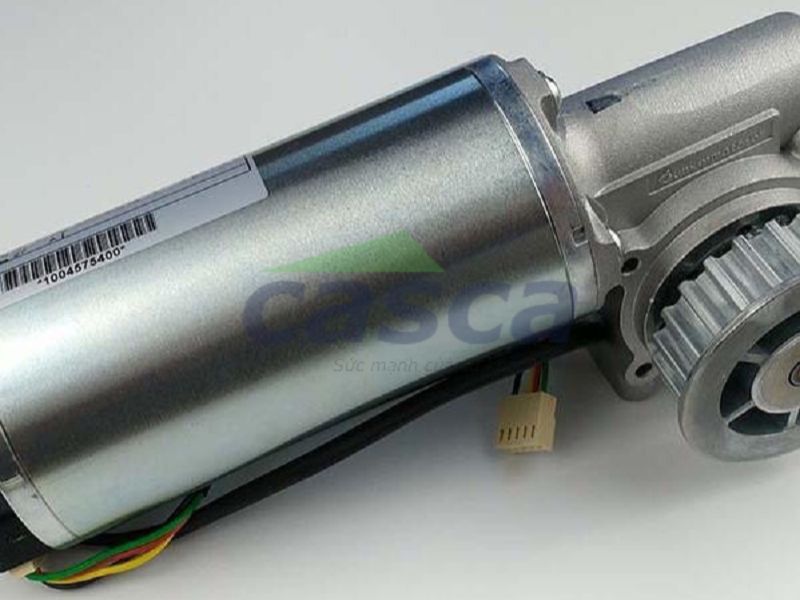

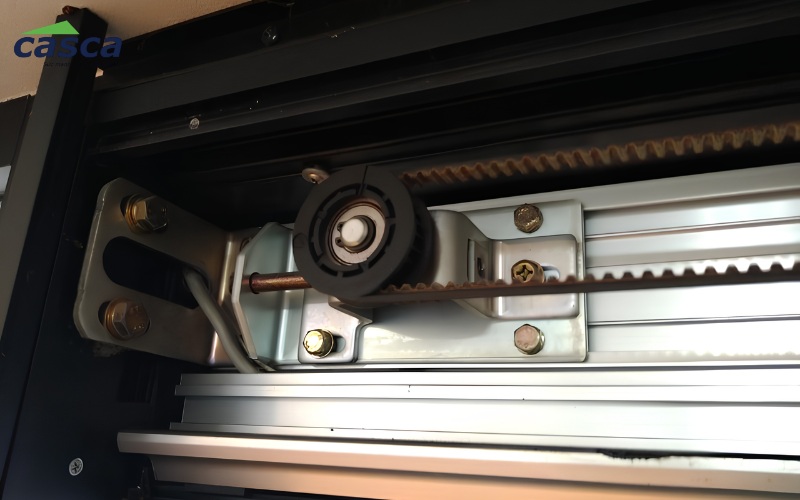

Khi thay puly cửa tự động, không nên chỉ dựa vào hình dáng hoặc đường kính bên ngoài. Puly mới cần tương thích với dây đai, trục, cụm gá và thông số vận hành của cửa để bảo đảm quá trình truyền động ổn định.
- Xác định model cửa và mã cụm puly: Kiểm tra tem trên thiết bị hoặc hồ sơ kỹ thuật nếu còn.
- Đo các thông số: Kiểm tra đường kính, bề rộng, bước răng, số răng, đường kính trục và loại ổ bi.
- Xác định loại dây curoa: Puly và dây đai phải cùng chuẩn, đặc biệt với hệ sử dụng dây đai răng.
- Kiểm tra vị trí lắp: Đối chiếu không gian gá, cơ cấu tăng chỉnh và hướng lắp của puly mới với cụm cũ.
- Ưu tiên phụ tùng tương thích: Nên chọn puly đã được kiểm tra về khả năng chịu tải và tốc độ phù hợp với bộ cửa.
- Căn chỉnh sau khi thay: Kiểm tra độ đồng phẳng, điều chỉnh độ căng dây và chạy thử toàn bộ hành trình đóng mở trước khi đưa cửa vào sử dụng.
Câu hỏi thường gặp về puly cửa tự động (FAQs)
Trong quá trình sử dụng và bảo dưỡng cửa tự động, người dùng thường gặp một số thắc mắc về cách hoạt động, khả năng thay thế và xử lý khi puly phát sinh tiếng kêu. Dưới đây là những câu hỏi thường gặp và cách kiểm tra cơ bản.
Puly và bánh răng có giống nhau không?
Puly và bánh răng không hoạt động theo cùng một nguyên lý. Bánh răng truyền lực bằng cách ăn khớp trực tiếp với một bánh răng khác, trong khi puly truyền lực thông qua dây đai hoặc dây cáp. Puly đai răng có rãnh răng để ăn khớp với dây đai nhưng không ăn khớp trực tiếp với một bánh răng khác.
Puly cửa tự động có dùng chung giữa các hãng không?
Puly cửa tự động của các hãng không nhất thiết dùng chung. Mỗi hệ cửa có thể sử dụng puly khác nhau về đường kính, số răng, bước răng, bề rộng dây đai, đường kính trục và kiểu gá. Người thay puly cần đối chiếu các thông số này với puly và dây đai đang sử dụng.
Puly kêu có cần thay ngay không?
Puly phát tiếng kêu chưa chắc đã phải thay ngay. Kỹ thuật cần kiểm tra ổ bi, độ đồng tâm của puly, đường chạy của dây đai và các vị trí có khả năng cọ chạm. Nếu ổ bi bị rơ, kẹt hoặc bề mặt puly bị hư hỏng, người dùng nên thay puly để tránh làm hỏng thêm dây đai và các chi tiết liên quan.
Có thể tự thay puly không?
Người dùng có thể tự thay puly khi đã xác định chính xác mã phụ tùng và có dụng cụ căn chỉnh phù hợp. Tuy nhiên, việc thay puly còn yêu cầu căn độ thẳng và độ căng của dây đai. Nếu người dùng lắp đúng puly nhưng căn chỉnh sai, cửa vẫn có thể phát tiếng kêu, rung hoặc làm dây đai nhanh mòn.
Casca cần thông tin gì để xác định phụ tùng?
Casca có thể dựa vào ảnh toàn bộ ray, ảnh cận puly, tem model của bộ cửa, kích thước puly và video ghi lại tiếng kêu khi cửa vận hành để xác định phụ tùng. Những thông tin này giúp kỹ thuật đối chiếu cấu tạo, nhận diện nguyên nhân và xác định loại puly phù hợp với hệ cửa.
Bảo dưỡng puly cửa tự động thế nào?
Puly không nên được tra dầu hoặc xịt chất bôi trơn tùy tiện. Với ổ bi kín, việc bôi trơn bên ngoài thường không cần thiết; dầu dính vào dây đai còn có thể làm bám bụi hoặc giảm ma sát. Bảo dưỡng chủ yếu gồm vệ sinh ray, kiểm tra dây đai, độ rơ và tiếng động của puly, đồng thời siết lại các vị trí gá khi cần.
Puly là chi tiết quan trọng trong cơ cấu truyền động của cửa trượt tự động, đảm nhiệm việc dẫn hướng và truyền chuyển động từ motor thông qua dây đai đến cánh cửa. Tình trạng của puly, dây đai và các bộ phận liên quan có thể ảnh hưởng trực tiếp đến độ ổn định, tiếng ồn và khả năng đóng mở của cửa. Việc lựa chọn đúng puly thay thế và căn chỉnh đúng sau khi lắp đặt sẽ giúp hệ thống vận hành ổn định và hạn chế phát sinh lỗi trong quá trình sử dụng.
