Cảm biến là gì và vì sao thiết bị nhỏ này có mặt ở khắp nơi, từ điện thoại, điều hòa đến cửa tự động? Hiểu đúng nguyên lý và cách phân loại giúp bạn chọn đúng thiết bị cho nhà ở, nhà xưởng hay công trình công cộng. Bài viết của CASCA Việt Nam giải thích khái niệm, cấu tạo, các loại cảm biến phổ biến và ứng dụng của cảm biến trong đời sống, đặc biệt là trong cửa tự động.
Cảm biến là gì?
Cảm biến (sensor) là thiết bị phát hiện một đại lượng hoặc một sự thay đổi của môi trường, rồi chuyển nó thành tín hiệu, thường là tín hiệu điện, để mạch điều khiển đọc và xử lý. Đại lượng đó có thể là nhiệt độ, ánh sáng, áp suất, khoảng cách, chuyển động hoặc sự có mặt của người và vật.
Nói đơn giản, cảm biến là "giác quan" của máy móc. Bộ điều khiển chỉ ra quyết định đúng khi nhận được thông tin chính xác từ cảm biến.
Cảm biến là gì: thiết bị chuyển thay đổi của môi trường thành tín hiệu điện
Cấu tạo và nguyên lý hoạt động của cảm biến
Để hiểu cảm biến là gì một cách đầy đủ, cần biết bên trong thiết bị có gì. Một bộ cảm biến thường có ba phần chính. Mỗi phần đảm nhận một bước trong quá trình biến thông tin từ môi trường thành tín hiệu dùng được.
- Phần tử cảm nhận (đầu dò): tiếp nhận đại lượng cần đo, ví dụ điện trở nhiệt, tế bào quang, ăng-ten vi sóng.
- Mạch chuyển đổi: biến thay đổi vật lý thành tín hiệu điện như điện áp, dòng điện hoặc tần số.
- Mạch xử lý và ngõ ra: khuếch đại, lọc nhiễu và xuất tín hiệu analog, digital hoặc tín hiệu đóng/ngắt (relay) cho bộ điều khiển.
Nguyên lý chung là: môi trường thay đổi, đầu dò thay đổi theo, mạch chuyển đổi đọc sự thay đổi đó và báo cho bộ điều khiển. Với cửa tự động, chuỗi này diễn ra trong khoảng thời gian rất ngắn từ lúc người bước vào vùng quét đến lúc motor mở cửa.
Nguyên lý hoạt động của cảm biến trên cửa tự động: phát hiện, xử lý, kích hoạt motor
Phân loại cảm biến
Sau khi nắm được cảm biến là gì, bước tiếp theo là phân biệt các nhóm cảm biến. Có nhiều cách phân loại cảm biến. Ba cách dưới đây được dùng phổ biến nhất khi chọn thiết bị trong thực tế.
Theo nguồn năng lượng
Một nhóm cảm biến cần nguồn điện nuôi bên ngoài mới tạo ra được tín hiệu, ví dụ cảm biến quang dùng photodiode hoặc cảm biến radar vi sóng. Nhóm còn lại tự sinh ra tín hiệu từ chính đại lượng đo, ví dụ cặp nhiệt điện sinh điện áp khi có chênh lệch nhiệt độ, hoặc phần tử áp điện sinh điện tích khi bị nén.
Tài liệu tiếng Việt gọi hai nhóm này là cảm biến tích cực và thụ động, nhưng cách gọi không thống nhất giữa các nguồn. Khi chọn thiết bị, bạn chỉ cần kiểm tra cảm biến có cần cấp nguồn hay không.
Phân loại cảm biến theo việc có cần nguồn nuôi hay không
Theo đại lượng cần đo
Đây là cách phân loại dễ hiểu nhất với người dùng. Cảm biến được gọi theo thứ nó đo: nhiệt độ, độ ẩm, ánh sáng, áp suất, khí gas, khói, chuyển động, khoảng cách, gia tốc. Cảm biến hồng ngoại đo bức xạ hồng ngoại, vùng sóng nằm ngoài ánh sáng nhìn thấy.
Bạn có thể đọc thêm về nhóm này trong bài cảm biến hồng ngoại là gì.
Cảm biến hồng ngoại hoạt động ở vùng sóng nằm ngoài ánh sáng nhìn thấy
Theo cách tiếp xúc
Cảm biến tiếp xúc cần chạm trực tiếp vào vật, ví dụ công tắc hành trình, cảm biến nhiệt dạng que cắm. Cảm biến không tiếp xúc phát hiện từ xa bằng sóng, ánh sáng hoặc từ trường, ví dụ cảm biến tiệm cận, radar, hồng ngoại.
Ở bệnh viện, phòng sạch và nhà vệ sinh công cộng, cảm biến không tiếp xúc được ưu tiên vì giảm lây nhiễm qua tay.
Cảm biến không tiếp xúc dạng vẫy tay dùng cho cửa tự động
Các loại cảm biến phổ biến hiện nay
Bảng dưới tổng hợp các loại cảm biến thường gặp nhất, nguyên lý cơ bản và nơi chúng được dùng.
| Loại cảm biến | Nguyên lý cơ bản | Ứng dụng thường gặp |
|---|---|---|
| Cảm biến nhiệt độ | Điện trở hoặc điện áp thay đổi theo nhiệt độ | Điều hòa, tủ lạnh, lò sấy, giám sát máy móc |
| Cảm biến ánh sáng | Tế bào quang thay đổi theo cường độ sáng | Đèn đường tự bật, màn hình tự chỉnh độ sáng |
| Cảm biến hồng ngoại | Phát hoặc thu bức xạ hồng ngoại | Remote, báo động, cảm biến an toàn cửa |
| Cảm biến radar vi sóng | Phát sóng vi ba, đo sóng phản xạ từ vật chuyển động | Cảm biến kích hoạt cửa tự động, đèn cảm ứng |
| Cảm biến siêu âm | Đo thời gian sóng âm phản xạ | Cảm biến lùi xe, đo mức nước |

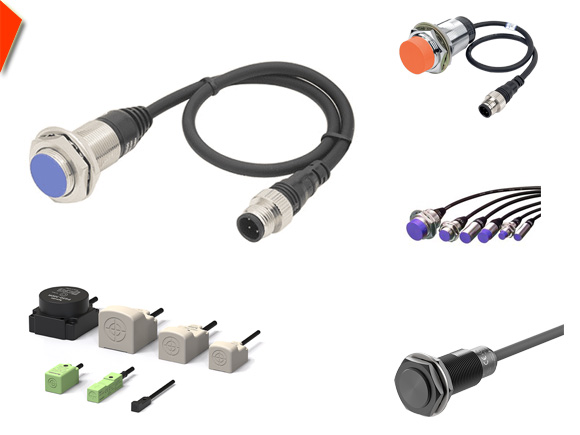

| Cảm biến tiệm cận | Cảm ứng từ hoặc điện dung khi vật đến gần | Dây chuyền sản xuất, đếm sản phẩm |
| Cảm biến áp suất | Biến dạng màng đo thành tín hiệu điện | Hệ thống nước, khí nén, ô tô |
| Cảm biến khói, khí gas | Phản ứng với hạt khói hoặc khí | Báo cháy, báo rò gas |
Các loại cảm biến phổ biến được phân theo đại lượng đo
Ứng dụng của cảm biến trong đời sống và sản xuất
Ứng dụng của cảm biến trải rộng từ gia đình đến nhà máy. Một số nhóm ứng dụng tiêu biểu gồm:
- Nhà ở và tòa nhà: đèn cảm ứng hành lang, điều hòa tự chỉnh nhiệt, báo cháy, camera chống trộm, cửa tự động.
- Công nghiệp: đếm và phân loại sản phẩm, giám sát nhiệt độ, áp suất của máy, dừng máy khi có người vào vùng nguy hiểm.
- Y tế: máy đo nhiệt độ, SpO2, cửa phòng mổ mở bằng cảm biến không chạm.
- Giao thông: cảm biến lùi xe, cảm biến áp suất lốp, đèn tín hiệu theo lưu lượng.
- An ninh: cảm biến chuyển động, cảm biến từ ở cửa, cổng tự động có cảm biến an toàn chống kẹp.
Ứng dụng của cảm biến an toàn trên hệ thống cổng tự động
Cảm biến trong cửa tự động
Nếu cần một ví dụ trực quan cho câu hỏi cảm biến là gì, cửa tự động là ví dụ rõ nhất cho việc cảm biến làm việc thay con người. Một bộ cửa thường dùng nhiều loại cảm biến cùng lúc, mỗi loại một nhiệm vụ. Chi tiết từng loại có trong bài cảm biến cửa tự động.
Cảm biến kích hoạt mở cửa
Cảm biến kích hoạt lắp trên đầu cửa, phát hiện người đi tới và ra lệnh mở. Loại phổ biến là radar vi sóng. Ví dụ, cảm biến chuyển động đi kèm bộ KODO T600 mà CASCA phân phối hoạt động ở tần số 24.125 GHz và lắp được ở độ cao tối đa 4 m.
Cảm biến kích hoạt tạo vùng quét trước cửa để phát hiện người đi tới
Cảm biến an toàn
Cảm biến an toàn, thường là tia hồng ngoại, giữ cửa không đóng khi còn người hoặc vật ở giữa hai cánh. Đây là bộ phận bắt buộc nên có ở nơi đông trẻ em, người già hoặc xe đẩy. Xem thêm sản phẩm cảm biến an toàn cho cửa tự động.
Cảm biến an toàn giữ cửa mở khi còn người trong vùng cửa
Cảm biến không chạm và công tắc đá chân
Ở phòng mổ, phòng sạch và khu xét nghiệm, cửa thường mở bằng cảm biến vẫy tay hoặc cảm biến công tắc đá chân. Người dùng không cần chạm tay vào cửa, nhờ đó giảm nguy cơ lây nhiễm.
Cửa bệnh viện dùng cảm biến không chạm để hạn chế lây nhiễm
Cách chọn cảm biến phù hợp
Chọn cảm biến đúng ngay từ đầu giúp hệ thống chạy ổn định và tránh báo sai. Bạn có thể dùng checklist sau:
- Đại lượng cần phát hiện: chuyển động, sự có mặt, nhiệt độ hay khoảng cách.
- Phạm vi và độ cao lắp: vùng quét phải phủ đúng khu vực cần phát hiện, không quá rộng ra vỉa hè hoặc lối đi chung.
- Môi trường: nắng trực tiếp, mưa, bụi, nhiệt độ cao ảnh hưởng tới cảm biến quang và hồng ngoại.
- Tín hiệu ngõ ra: phải tương thích với bộ điều khiển (relay, analog hay digital).
- Nguồn gốc: chọn hàng chính hãng, có tài liệu kỹ thuật và bảo hành rõ ràng.
Kinh nghiệm từ CASCA: khi cửa tự động tự mở liên tục hoặc không nhận người, nguyên nhân thường nằm ở góc quét và độ nhạy của cảm biến chứ không phải motor. Kỹ thuật viên nên chỉnh cảm biến trước khi kết luận cần thay linh kiện.
Chọn cảm biến theo đại lượng cần phát hiện, phạm vi quét và môi trường lắp
Câu hỏi thường gặp về cảm biến
Dưới đây là những câu hỏi thường gặp về cảm biến và cảm biến dùng cho cửa tự động, kèm câu trả lời ngắn gọn.
Cảm biến là gì nói ngắn gọn?
Cảm biến là thiết bị phát hiện thay đổi của môi trường như nhiệt độ, ánh sáng, chuyển động và chuyển thành tín hiệu điện để máy móc xử lý.
Cảm biến và đầu dò có giống nhau không?
Đầu dò là phần tử tiếp nhận đại lượng đo, nằm bên trong cảm biến. Cảm biến hoàn chỉnh gồm đầu dò, mạch chuyển đổi và mạch xử lý tín hiệu.
Cửa tự động dùng loại cảm biến nào?
Cửa tự động thường dùng cảm biến radar vi sóng để kích hoạt mở cửa và cảm biến hồng ngoại để giữ an toàn khi có người giữa hai cánh. Cửa bệnh viện có thể dùng thêm cảm biến không chạm hoặc công tắc đá chân.
Vì sao cảm biến cửa tự động bị nhạy quá hoặc không nhận người?
Nguyên nhân thường gặp là góc quét chưa chỉnh đúng, mặt cảm biến bám bụi, có vật phản xạ hoặc rung trong vùng quét. Bạn có thể tham khảo cách xử lý trong bài lỗi thường gặp ở cửa tự động.
Qua bài viết, bạn đã nắm được cảm biến là gì, cấu tạo, cách phân loại và các ứng dụng phổ biến của cảm biến. Với cửa tự động, chọn đúng cảm biến kích hoạt và cảm biến an toàn quyết định cửa vận hành êm và an toàn cho người qua lại. Nếu bạn cần tư vấn cảm biến cho cửa tự động, hãy liên hệ CASCA Việt Nam qua hotline 0964 446 883.
