Cách thiết kế cửa tự động đúng kỹ thuật và top mẫu đẹp 2026

Thiết kế cửa tự động không chỉ dừng ở việc lựa chọn mẫu cửa đẹp mà cần tính toán đồng bộ kích thước, vật liệu, kết cấu, motor, cảm biến và không gian lắp đặt. Một phương án phù hợp phải đảm bảo sự hài hòa với kiến trúc, đáp ứng tải trọng và tần suất sử dụng, đồng thời giúp cửa vận hành ổn định, an toàn trong thực tế.

Bài viết dưới đây của CASCA Việt Nam sẽ cung cấp những thông tin cần thiết về bản vẽ cửa tự động, nguyên tắc thiết kế cửa kính tự động và các mẫu cửa tự động đẹp được ứng dụng phổ biến. Qua đó, bạn có thể dễ dàng xác định phương án thiết kế phù hợp với từng loại công trình và nhu cầu sử dụng.

Thiết kế cửa tự động là gì?

Thiết kế cửa tự động là quá trình khảo sát hoặc đọc hồ sơ kiến trúc để xác định nhu cầu sử dụng, lưu lượng người qua lại, nguyên lý mở, kích thước, tải trọng cánh và cách bố trí kết cấu, thiết bị, cảm biến. Kết quả không chỉ là hình thức cửa trên bản vẽ mà còn bao gồm mặt bằng, mặt cắt, chi tiết liên kết, sơ đồ nguồn – tín hiệu, danh mục thiết bị và yêu cầu nghiệm thu.

Quá trình thiết kế cửa tự động có thể được triển khai ở 3 thời điểm:

Giai đoạn ý tưởng: Xác định loại cửa, khẩu độ, vật liệu và hình thức phù hợp với kiến trúc.
Giai đoạn kỹ thuật: Chốt kết cấu chịu lực, ray, tải trọng, hệ thống điện, cảm biến và các phương án tích hợp.
Giai đoạn cải tạo: Đo đạc hiện trạng, xác định hạng mục có thể giữ lại, vị trí cần gia cường và biện pháp thi công.

Việc thiết kế từ sớm giúp công trình chủ động chừa vị trí cho trần, mặt dựng, sàn, nguồn điện, hệ thống báo cháy và BMS. Ngược lại, nếu triển khai muộn, phương án có thể phải điều chỉnh khẩu độ, bổ sung kết cấu thép, cắt trần hoặc xử lý lại đường dây.

Những yếu tố cần tính toán khi thiết kế cửa tự động

Để lựa chọn được phương án cửa tự động phù hợp, không nên chỉ dựa vào kích thước ô cửa hoặc mẫu cửa tự động đẹp. Thiết kế cần xem xét đồng thời công năng, lưu lượng người qua lại, kích thước, kết cấu, môi trường, phương thức điều khiển và ngân sách đầu tư.

Yếu tố	Nội dung cần xác định	Ảnh hưởng đến thiết kế
Công năng và người dùng	Sảnh, bệnh viện, showroom, nhà máy, văn phòng; người đi bộ, xe lăn, xe đẩy, hàng hóa	Xác định khẩu độ, thời gian mở và yêu cầu cảm biến
Lưu lượng sử dụng	Số người qua lại, giờ cao điểm, tần suất đóng mở	Là cơ sở lựa chọn model và độ bền chu kỳ
Kích thước mặt bằng	Khẩu độ, chiều cao, vùng đỗ cánh, khoảng trống hai bên	Quyết định kiểu cửa, kích thước cánh và chiều dài ray
Tải trọng cánh	Kính/panel, khung, nẹp, khóa và phụ kiện	Dùng để lựa chọn motor, ray, con lăn và cụm treo
Kết cấu hiện trạng	Đà, tường, trần, sàn và vị trí liên kết	Xác định phương án đỡ ray và nhu cầu gia cường
Môi trường	Trong/ngoài trời, gió, bụi, nước, độ ẩm, ăn mòn	Ảnh hưởng đến vật liệu, thiết bị và cảm biến
Điều khiển và an toàn	Radar, cảm biến an toàn, nút nhấn, thẻ, Face ID, khóa	Quyết định sơ đồ điện và logic vận hành
Tích hợp hệ thống	Báo cháy, kiểm soát ra vào, BMS, UPS	Xác định tín hiệu liên động và trạng thái cửa
Thẩm mỹ và hoàn thiện	Kính, khung, màu sắc, ốp hoặc giấu ray	Ảnh hưởng đến cấu tạo mặt đứng và khả năng bảo trì
Ngân sách và phạm vi	Thiết bị, cánh, khung, kết cấu, điện và thi công	Giúp lựa chọn cấu hình phù hợp, hạn chế phát sinh

Nguyên tắc chọn loại cửa từ mặt bằng

Việc lựa chọn loại cửa nên bắt đầu từ mặt bằng thực tế, thay vì chỉ dựa vào mẫu mã. Cần xác định hướng tiếp cận, khẩu độ thông thủy, khoảng trống hai bên, vị trí có thể chứa cánh và các chướng ngại như cột, vách, biển hiệu hoặc thiết bị kỹ thuật. Từ đó có thể lựa chọn nguyên lý mở phù hợp:

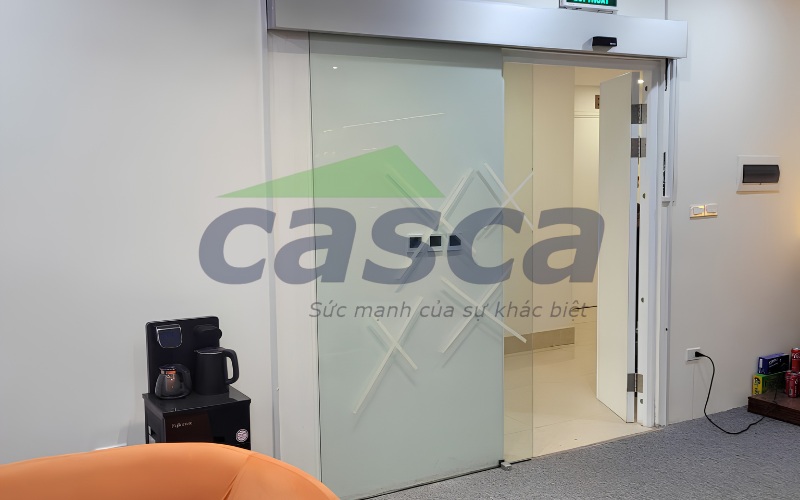

Cửa trượt một cánh tự động

Cửa trượt một cánh tự động phù hợp với ô cửa lệch hoặc mặt bằng chỉ có một bên đủ không gian để chứa cánh khi mở. Nếu khẩu độ yêu cầu là W, vùng đỗ về nguyên tắc phải đủ cho chiều dài cánh và khe kỹ thuật cần thiết. Do đó, tổng chiều dài mặt tiền thường lớn hơn đáng kể so với khẩu độ thông thủy. Kích thước và khoảng đỗ cuối cùng cần được xác định theo hệ cửa và bản vẽ kỹ thuật của từng model.

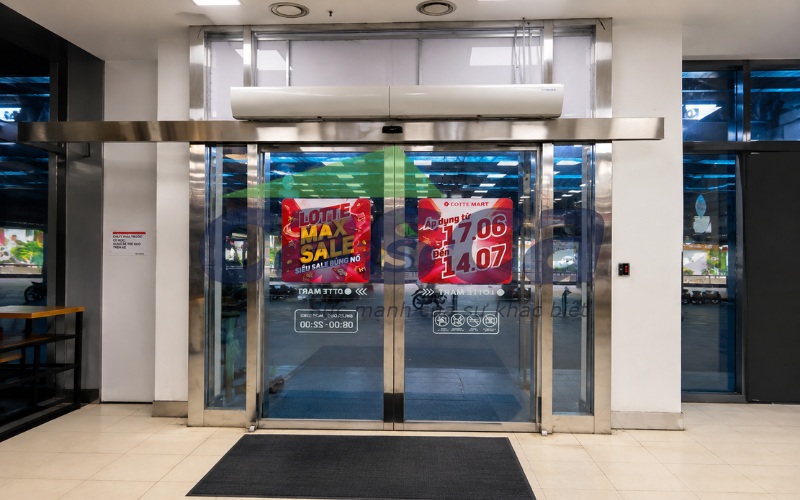

Cửa trượt hai cánh tự động

Cửa trượt hai cánh tự động mở về hai phía, tạo lối đi ở giữa và mang lại bố cục cân đối cho mặt tiền. Đây là giải pháp phổ biến tại sảnh, showroom, siêu thị và văn phòng. Khi thiết kế cần kiểm tra vùng vách hai bên để đảm bảo đủ không gian cho từng cánh khi mở hết. Chiều dài ray và kích thước mặt dựng được xác định dựa trên khẩu độ, kích thước cánh và cấu tạo thực tế.

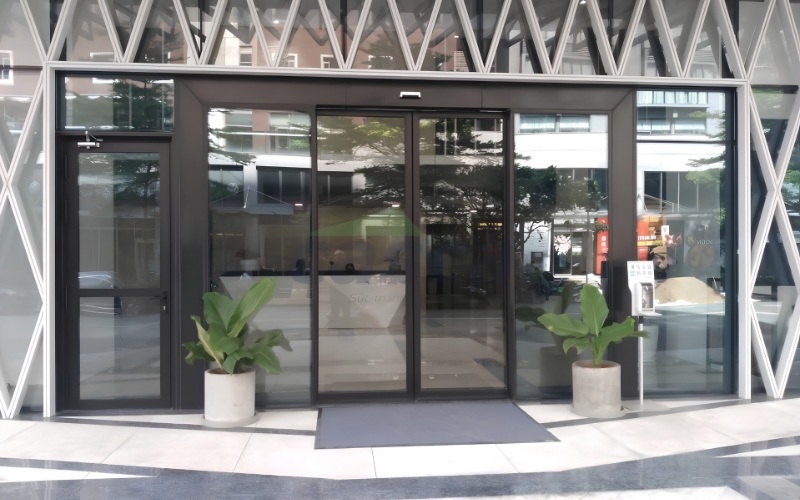

Cửa trượt xếp lớp

Cửa trượt xếp lớp tự động, hay cửa telescopic, sử dụng nhiều cánh trượt và xếp chồng lên nhau khi mở. Giải pháp này phù hợp với mặt bằng có vùng đỗ hạn chế nhưng vẫn cần khẩu độ mở lớn. Khi thiết kế phải tính đến bề dày cụm cánh, hệ dẫn hướng và nhiều mép chuyển động để đảm bảo an toàn. Do cơ cấu phức tạp hơn cửa trượt thông thường, việc lựa chọn cánh, ray, motor và bộ điều khiển cần đồng bộ theo đúng cấu hình hệ thống.

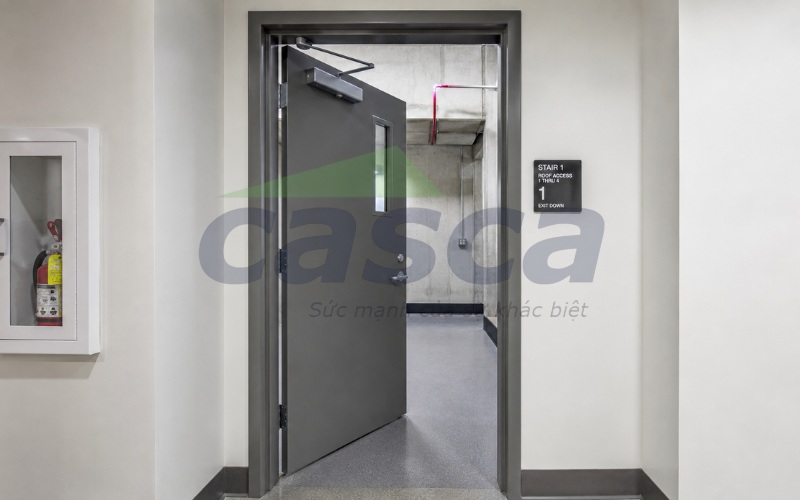

Cửa mở cánh tự động

Cửa mở cánh tự động phù hợp với công trình cải tạo cửa bản lề hoặc những vị trí không có đủ vùng trượt hai bên. Trên mặt bằng cần thể hiện rõ hướng mở, cung chuyển động của cánh, vùng cảm biến và khoảng đứng trước cửa. Bản lề, khung và bộ truyền động phải được kiểm tra theo tải trọng, chiều rộng cánh, điều kiện gió và hướng mở để đảm bảo cửa vận hành ổn định.

Cửa xoay tròn, cửa cong và breakout

Cửa xoay tròn phù hợp với sảnh lớn cần hạn chế trao đổi gió, trong khi cửa trượt cong tự động thường được lựa chọn khi công trình có yêu cầu cao về hình thức kiến trúc. Cửa breakout có khả năng kết hợp chức năng trượt với mở cánh khi cần thoát hoặc giải phóng lối đi theo cấu hình thiết kế. Đây là các giải pháp phức tạp hơn, cần được triển khai sớm vì liên quan đến bán kính, khung, kính, cảm biến, lối thoát người và chi phí đầu tư.

Bảng tổng hợp nguyên tắc chọn cửa tự động

Điều kiện mặt bằng	Giải pháp ưu tiên sơ bộ	Điều cần kiểm tra
Hai bên có vùng trượt	Cửa trượt 2 cánh	Khẩu độ, tải cánh, đà và chiều dài ray
Chỉ một bên có chỗ chứa cánh	Cửa trượt 1 cánh	Vùng đỗ và sự cân đối của mặt tiền
Mặt tiền hẹp, cần tỷ lệ mở lớn	Cửa trượt xếp lớp	Bề dày cụm cánh, nhiều mép chuyển động và bảo trì
Không có vùng trượt	Cửa mở cánh tự động	Cung mở, bản lề, tải cánh và tác động của gió
Sảnh lớn cần hạn chế trao đổi gió	Cửa xoay + cửa bên	Tiếp cận, thoát nạn và phương án vận hành
Yêu cầu mặt tiền đặc biệt	Cửa cong/breakout	Hệ đồng bộ, chi phí và hồ sơ kỹ thuật

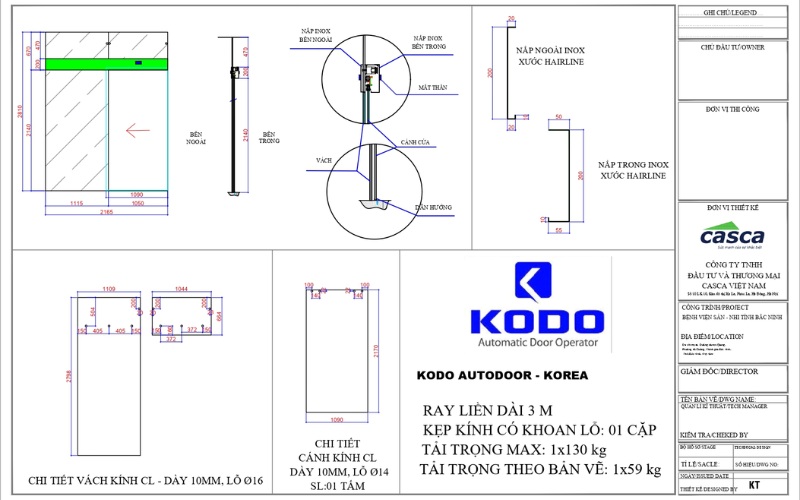

Cấu trúc của bản vẽ thiết kế cửa tự động

Một bản vẽ cửa tự động cần thể hiện đủ thông tin để các bên hiểu được kích thước, cấu tạo, vị trí, cách lắp cửa tự động và phạm vi thiết bị trước khi sản xuất, thi công. Tùy quy mô công trình, hồ sơ có thể chi tiết khác nhau nhưng thường gồm các thành phần chính sau:

Hạng mục	Nội dung chính
Mặt bằng	Khẩu độ, vị trí cánh, vùng đỗ, hướng mở và khu vực cảm biến
Mặt đứng	Kích thước, cao độ, khung, kính và yêu cầu hoàn thiện
Mặt cắt	Ray, đà, cánh, dẫn hướng, sàn và các cao độ liên quan
Chi tiết kết cấu	Đà chịu lực, liên kết và phương án gia cường
Sơ đồ thiết bị	Motor, controller, puly, dây curoa, cụm treo và chặn
Sơ đồ điện	Nguồn, cảm biến, khóa, UPS và các tín hiệu tích hợp
Bảng tải & vật tư	Kích thước, tải cánh, model, thiết bị và phụ kiện
Ghi chú thi công	Dung sai, yêu cầu lắp đặt, kiểm tra, thử nghiệm và bàn giao

Góc nhìn kỹ sư CASCA: Một shopdrawing tốt phải trả lời được 3 câu hỏi: cửa gắn vào đâu, cánh đi qua vùng nào và hệ thống phản ứng thế nào khi có người, vật cản hoặc mất điện? Đây cũng là cơ sở để kiểm tra bản vẽ trước khi chuyển sang sản xuất và thi công.

Cách tính kích thước cửa tự động sơ bộ

Trước khi triển khai bản vẽ chi tiết, cần xác định sơ bộ khẩu độ, chiều cao, tải cánh, chiều dài ray và các khoảng hở cần thiết. Đây là cơ sở để kiểm tra mặt bằng, lựa chọn cấu hình cửa và tránh phát sinh khi chuyển sang shopdrawing.

Khẩu độ thông thủy

Khẩu độ thông thủy là khoảng trống hữu dụng khi cửa mở hết, không đồng nhất với chiều rộng ô xây dựng hoặc chiều dài ray. Kích thước này cần được xác định theo nhu cầu sử dụng như số người qua lại, xe đẩy, hàng hóa và lưu lượng tại từng thời điểm.

Với cửa trượt hai cánh bố trí đối xứng, mỗi cánh thường có hành trình xấp xỉ một nửa khẩu độ. Tuy nhiên, chiều rộng cánh còn phụ thuộc vào phần chồng mí, vách cố định và cấu tạo khung. Vì vậy, phép tính chỉ mang tính sơ bộ; kích thước cuối cùng cần được chốt theo bản vẽ cửa tự động và model thực tế.

Chiều dài ray và vùng đỗ

Chiều dài ray phải đáp ứng hành trình của cánh, vùng bố trí thiết bị và khoảng chặn theo từng hệ. Mặt bằng cũng cần đủ không gian để cánh đỗ khi mở hoàn toàn.

Yếu tố	Cần kiểm tra
Hành trình cánh	Đủ để tạo khẩu độ mở yêu cầu
Vùng đỗ	Đủ không gian chứa cánh khi mở
Vùng thiết bị	Đủ chỗ cho motor, controller, puly và phụ kiện
Chặn hành trình	Có khoảng kỹ thuật phù hợp với model
Mặt bằng hạn chế	Cân nhắc cửa một cánh hoặc cửa trượt xếp lớp

Chiều cao cánh

Chiều cao cánh không chỉ phụ thuộc vào yêu cầu kiến trúc mà còn liên quan đến tải trọng, độ võng, gió và khả năng vận chuyển, lắp đặt. Cánh càng cao thì khối lượng và mômen càng lớn, từ đó ảnh hưởng đến ray, cụm treo và kết cấu đỡ.

Yếu tố	Ảnh hưởng khi tăng chiều cao cánh
Khối lượng	Tăng tải lên ray và cụm treo
Mômen	Tăng yêu cầu đối với khung và kết cấu
Gió	Tăng tác động lên cánh, nhất là cửa ngoài trời
Vận chuyển	Khó gia công, vận chuyển và lắp đặt hơn
Thẩm mỹ	Không nên đánh đổi giới hạn kỹ thuật chỉ để tạo cánh liền tấm

Tải cánh hoàn thiện

Tải trọng cần tính toàn bộ các thành phần trên cánh, không chỉ riêng phần kính:

Tải cánh hoàn thiện = kính/panel + khung/nẹp + khóa/tay nắm + phụ kiện gắn trên cánh

Khối lượng kính có thể ước tính sơ bộ theo diện tích × chiều dày × khối lượng riêng vật liệu, sau đó đối chiếu với thông số thực tế từ nhà cung cấp và bản vẽ gia công. Model cửa cần được lựa chọn theo cấu hình một/hai cánh, tải thực tế, chu kỳ vận hành và điều kiện môi trường.

Lưu ý: Không nên lấy tải cực đại trong catalogue làm tải làm việc mặc định. Cần lựa chọn model theo đúng điều kiện sử dụng và giới hạn kỹ thuật của hệ.

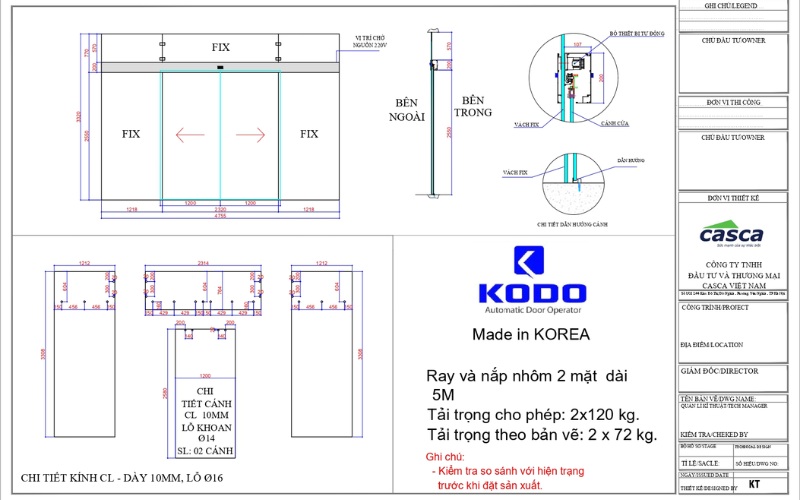

Khoảng hở và dẫn hướng

Khoảng hở cần được kiểm tra tại các vị trí có ảnh hưởng trực tiếp đến khả năng vận hành và an toàn của cửa:

Cánh – sàn: đảm bảo không cọ sàn và phù hợp cao độ hoàn thiện.
Cánh – vách: đủ khoảng cho chuyển động và cấu tạo dẫn hướng.
Cánh – cánh: đảm bảo chồng mí và khe đóng theo hệ.
Dẫn hướng: giữ cánh ổn định trong toàn bộ hành trình.
Gioăng và yêu cầu kín: không tạo khe quá lớn làm ảnh hưởng khả năng kín.

Kích thước khe cụ thể phụ thuộc vào hệ cửa, cấu tạo cánh và sàn hoàn thiện nên cần được xác nhận trong hồ sơ kỹ thuật.

Ví dụ: Với sảnh yêu cầu khẩu độ mở khoảng 1.800 mm, sử dụng cửa trượt hai cánh, mỗi cánh có hành trình xấp xỉ 900 mm. Tuy nhiên, không thể lấy máy móc kích thước 1.800 × 2 để xác định tổng mặt tiền vì còn phải tính chồng mí, vùng đỗ cánh, vách và cấu tạo khung. Kích thước cuối cùng cần được chốt theo hiện trạng và model cửa.

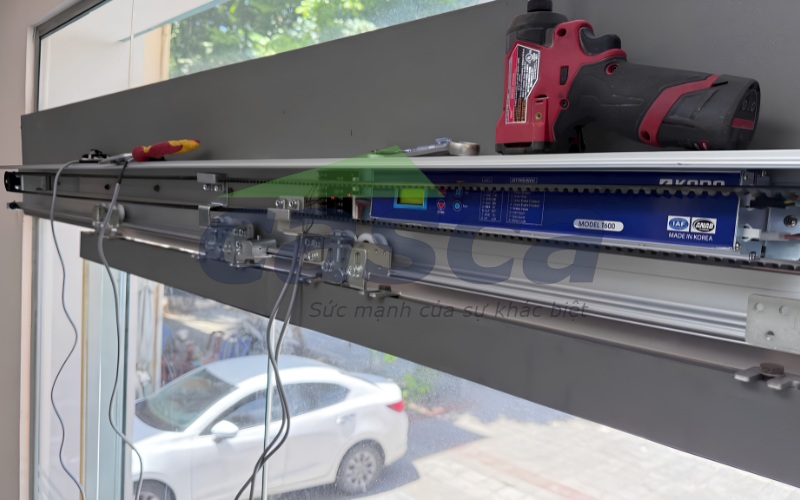

Cách thiết kế hệ cơ khí và kết cấu

Sau khi xác định kích thước sơ bộ, cần kiểm tra cách cánh được đỡ, dẫn hướng và truyền tải vào kết cấu công trình. Hệ cơ khí phải đồng bộ với kích thước cánh, trong khi kết cấu đỡ cần đáp ứng tải trọng và tạo điều kiện thuận lợi cho bảo trì.

Đà chịu lực

Tải trọng được truyền theo chuỗi:

Cánh → cụm treo → con lăn → ray → đà → kết cấu chính

Bản vẽ cần chỉ rõ đà bê tông, thép hoặc nhôm nào chịu lực, phương án liên kết với kết cấu chính và đơn vị chịu trách nhiệm xác nhận. Trần, biển hiệu hoặc lớp ốp hoàn thiện không mặc định được xem là kết cấu chịu lực.

Ray và con lăn

Ray cần được giữ thẳng và ổn định trên toàn bộ hành trình; các mối nối phải được xử lý theo yêu cầu của hệ. Con lăn phải phù hợp với tải trọng và cấu tạo cánh.

Khi thiết kế cần:

Chừa khoảng tháo cụm treo và thay bánh.
Đảm bảo dây và thiết bị không cản trở chuyển động.
Không bố trí thiết bị khiến việc bảo trì phải phá trần.
Đảm bảo nắp ray có thể tháo mở khi cần.

Cánh và khung

Thành phần	Vai trò/điểm cần lưu ý
Kính	Tạo tầm nhìn, lựa chọn theo yêu cầu an toàn và ứng dụng
Khung nhôm/inox	Bảo vệ mép, tăng độ cứng và hoàn thiện thẩm mỹ
Kính dán/cường lực	Lựa chọn theo yêu cầu an toàn và cấu tạo
Panel chuyên dụng	Phù hợp với một số môi trường hoặc yêu cầu đặc biệt

Dẫn hướng và ngưỡng

Dẫn hướng phải giữ cánh ổn định trong toàn bộ hành trình nhưng không tạo chướng ngại cho người sử dụng. Nếu có ngưỡng hoặc rãnh, cần phối hợp với cấu tạo sàn và giải pháp chống thấm.

Với bệnh viện, trung tâm thương mại hoặc khu vực sử dụng xe lăn, xe đẩy, nên ưu tiên bề mặt chuyển tiếp êm và hạn chế gờ/rãnh gây cản trở.

Bảo trì

Khả năng bảo trì nên được tính ngay từ khi thiết kế:

Nắp ray có thể tháo được.
Có đủ không gian thao tác.
Không bị tủ, biển hiệu che chắn.
Bộ chọn chế độ dễ tiếp cận nhưng có kiểm soát.
Nguồn ngắt và khóa được bố trí hợp lý.

Cách thiết kế điện, cảm biến và logic vận hành

Bên cạnh cơ khí, hệ thống điện và điều khiển quyết định cách cửa phản ứng khi có người, vật cản, tín hiệu kiểm soát ra vào, mất điện hoặc báo cháy. Vì vậy, các tín hiệu cần được xác định trước khi chốt thiết bị và sơ đồ đấu nối.

Nguồn điện

Nguồn chờ cần phù hợp với thông số thiết bị, có bảo vệ và điểm ngắt phù hợp. Dây nguồn, dây tín hiệu nên đi trong ống/máng, tránh phần chuyển động và khu vực có nước. Vị trí cấp nguồn cũng cần nằm trong phạm vi thuận tiện cho bảo trì.

Cảm biến kích hoạt

Radar hoặc cảm biến kích hoạt cần được bố trí theo hướng tiếp cận và vùng sử dụng thực tế.

Nội dung	Yêu cầu
Vị trí	Theo hướng tiếp cận của người sử dụng
Vùng quét	Đủ để phát hiện người trước khi đến vùng cánh
Phạm vi quét	Không quét nhầm vỉa hè, thang cuốn hoặc luồng đi song song
Hoàn thiện nội thất	Không để bảng, khung, decal che vùng cảm biến

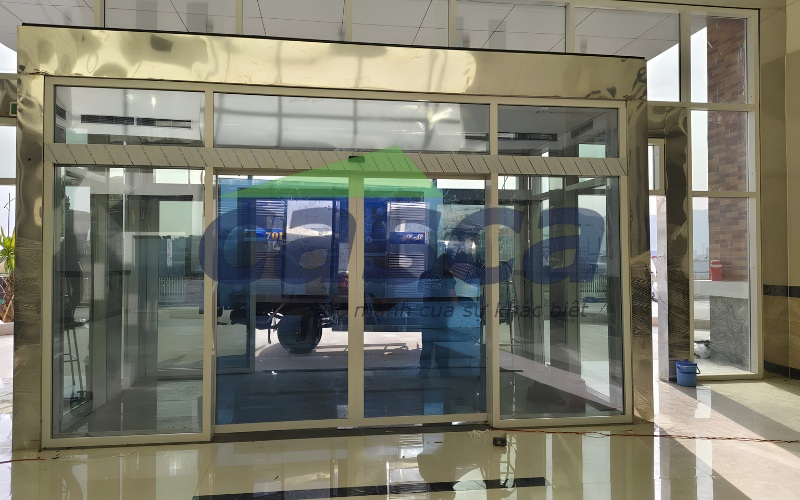

Cảm biến an toàn

Cảm biến an toàn tập trung vào vùng cánh đóng và các điểm có nguy cơ kẹp người hoặc vật. Cửa rộng, nhiều cánh hoặc phục vụ nhóm người dùng đặc biệt có thể cần cấu hình cảm biến khác nhau.

Sau khi hoàn thiện nội thất cần kiểm tra lại vùng phát hiện để đảm bảo bảng hiệu, khung, decal hoặc hàng hóa không che khuất cảm biến.

Khóa và kiểm soát

Logic điều khiển nên được hiểu theo chuỗi:

Thiết bị kiểm soát ra vào → gửi lệnh → controller xử lý → cửa thực hiện trạng thái an toàn

Thẻ, Face ID hoặc app chỉ là nguồn lệnh, không tự quyết định toàn bộ logic của cửa. Khóa điện cũng phải tương thích với trạng thái mất điện và phương án thoát. Đặc biệt cần kiểm tra xung đột giữa tín hiệu kiểm soát ra vào và báo cháy.

UPS và kịch bản mất điện

Khi thiết kế cần xác định rõ mục tiêu của UPS:

Tiếp tục vận hành trong thời gian xác định.
Mở cửa một lần về vị trí an toàn.
Duy trì trạng thái khóa theo phương án được duyệt.

Dung lượng pin được tính theo tải và thời gian yêu cầu. Vị trí UPS cần đảm bảo khả năng lắp đặt, thông gió và thay pin. Khi nghiệm thu, nên thực hiện thử mất điện thực tế theo kịch bản đã được phê duyệt.

Ma trận chế độ vận hành mẫu

Tình huống	Trạng thái mong muốn	Ghi chú thiết kế
Giờ hoạt động	Tự động hai chiều	Radar + cảm biến an toàn
Nhân viên trước giờ mở	Mở bằng thẻ/Face ID	Cần phân quyền
Giao hàng	Mở giữ hoặc nút chủ động	Có người giám sát
Ngoài giờ	Khóa	Xác định lối thoát phù hợp
Mất điện	Theo phương án được duyệt	UPS hoặc mở bằng tay
Báo cháy	Theo ma trận PCCC	Kiểm tra và thử liên động

Logic vận hành cần được xác định trước khi chốt sơ đồ điện và thiết bị. Đặc biệt, các trạng thái mất điện, báo cháy, kiểm soát ra vào và thoát nạn phải được thống nhất giữa đơn vị cửa, điện, PCCC và chủ đầu tư để tránh xung đột tín hiệu khi đưa hệ thống vào vận hành.

Tiêu chuẩn và quy định thiết kế cửa tự động

Tiêu chuẩn áp dụng cho thiết kế cửa tự động không cố định cho mọi công trình mà phụ thuộc vào quốc gia, loại cửa, công năng, hợp đồng và yêu cầu của cơ quan có thẩm quyền. Vì vậy, thay vì ghi chung chung “đạt tiêu chuẩn quốc tế”, hồ sơ thiết kế cần xác định rõ các quy chuẩn, tiêu chuẩn và yêu cầu kỹ thuật áp dụng cho từng dự án.

Quy trình thiết kế cửa tự động tiêu chuẩn:

Tư vấn/chủ đầu tư: Lập danh mục tiêu chuẩn, quy chuẩn và hồ sơ pháp lý cần áp dụng.
Nhà cung cấp: Chứng minh model, linh kiện và hệ thống đáp ứng các yêu cầu liên quan.
Đơn vị thiết kế: Tích hợp đồng bộ cánh, cảm biến, kết cấu, nguồn điện và logic vận hành.
Đơn vị thi công: Lắp đặt đúng bản vẽ và tài liệu kỹ thuật của nhà sản xuất.
Nghiệm thu: Kiểm tra tại công trường, lập biên bản và lưu hồ sơ kỹ thuật, bảo trì.

Các nhóm yêu cầu cần kiểm tra

Nhóm yêu cầu	Nội dung cần kiểm tra
Tiếp cận	Chiều rộng lối đi, khả năng tiếp cận và không gian sử dụng
Kính và cánh cửa	Kính an toàn, nhận diện bề mặt trong suốt, bảo vệ mép
Vận hành	Giới hạn chuyển động, lực, tốc độ và cảm biến bảo vệ
An toàn	Khoảng hở, điểm kẹp, cung mở và vùng chờ
Điện	Nguồn cấp, tiếp địa, thiết bị bảo vệ và đường dây
Tình huống đặc biệt	Mất điện, báo cháy, khóa cửa hoặc lỗi hệ thống
Vận hành & bảo trì	Hướng dẫn sử dụng, biển báo, kiểm tra định kỳ và hồ sơ bảo trì

Với cửa trên lối thoát nạn, cửa ngăn cháy, phòng sạch, phòng mổ hoặc môi trường đặc thù, cần giải pháp được thiết kế và phê duyệt riêng. Không tự gắn motor vào cánh hiện hữu rồi coi toàn bộ hệ cửa đáp ứng yêu cầu.

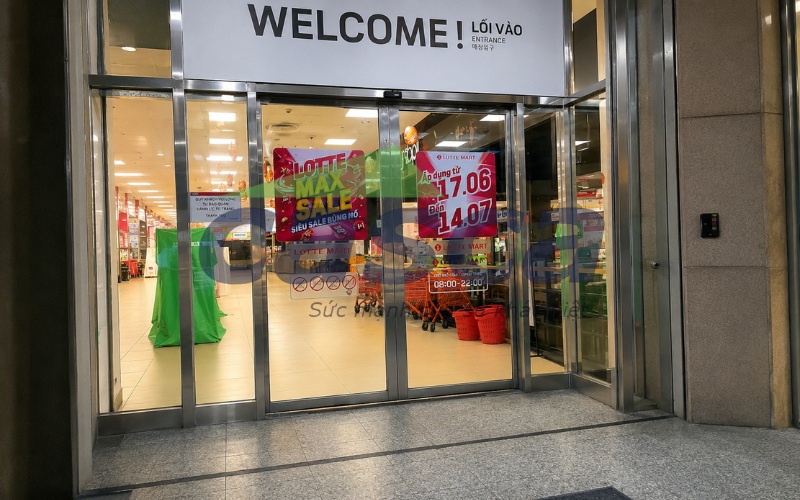

Lưu ý quan trọng khi thiết kế cửa tự động

Thiết kế cửa tự động cần cân bằng giữa thẩm mỹ, khả năng vận hành, an toàn và bảo trì. Một số chi tiết nhỏ như vị trí cảm biến, cao độ sàn hay không gian mở nắp ray nếu không được tính từ đầu có thể gây khó khăn khi thi công và sửa chữa sau này.

Hạn chế điểm nối và chi tiết tự chế: Nên ưu tiên ray, khung, dây và thiết bị đồng bộ để giảm sai số và điểm lỗi. Nếu cần tùy biến, phương án phải có bản vẽ và xác nhận kỹ thuật trước khi thi công.
Bố trí cảm biến tránh nhiễu: Không đặt radar hướng trực tiếp vào luồng người đi ngang, cánh quạt, cây rung hoặc thang cuốn nếu chưa đánh giá vùng quét. Đồng thời, cần tránh vật thể che khuất hoặc gây phản xạ và chừa khả năng điều chỉnh cảm biến sau khi hoàn thiện nội thất.
Thiết kế chống kẹt theo vùng nguy hiểm: Xác định rõ mép đóng, điểm kẹp giữa cánh – vách, cung mở và vùng người có thể đứng. Từ đó lựa chọn cảm biến, khoảng hở, tấm bảo vệ và tốc độ phù hợp. Không nên mặc định safety beam có thể giải quyết mọi vị trí nguy hiểm.
Bảo vệ thiết bị khỏi nước và độ ẩm: Hộp ray, nguồn điện và thiết bị điều khiển cần tránh nước mưa, nước vệ sinh và hơi ẩm. Với cửa ngoài trời, nên tính đến mái che, thoát nước, vật liệu chống ăn mòn và giải pháp bịt kín phù hợp.
Không chọn cánh quá nặng chỉ vì thẩm mỹ: Kính dày, cánh cao, khung lớn hoặc inox trang trí đều làm tăng tải. Nếu muốn thiết kế cánh liền tấm, cần kiểm tra đồng thời loại kính, tải cánh, đà chịu lực, model cửa và tác động của gió. Trong một số trường hợp, chia đố hợp lý sẽ an toàn và kinh tế hơn.
Dành không gian cho bảo trì: Nắp ray, motor, controller, puly, cảm biến, UPS và nguồn phải có thể tiếp cận khi kiểm tra hoặc thay thế. Bản vẽ cũng cần tính đường đưa cánh ra ngoài khi cần sửa chữa.
Phối hợp cao độ sàn: Đá, thảm, ngưỡng hoặc lớp phủ hoàn thiện có thể làm thay đổi khe dưới cánh và vị trí dẫn hướng. Vì vậy, cần chốt cao độ trước sản xuất và kiểm tra lại trước khi treo cánh. Không nên cắt lại cánh kính cường lực để xử lý sai lệch cao độ tại công trường.
Lập kế hoạch thử ngay từ thiết kế: Checklist nghiệm thu nên bao gồm người đi chậm/nhanh, xe đẩy, vật cản, tín hiệu mở, khóa, UPS, báo cháy/BMS và khả năng phục hồi nguồn. Thiết kế chỉ thực sự hoàn chỉnh khi có phương án kiểm chứng các chức năng sau khi lắp đặt.

Góc nhìn kỹ sư CASCA: Khi duyệt thiết kế, đừng chỉ kiểm tra “cửa có vừa ô hay không”. Hãy kiểm tra đồng thời cửa chịu tải ở đâu, cánh di chuyển trong vùng nào, cảm biến bảo vệ ra sao và kỹ thuật viên có thể tiếp cận thiết bị khi bảo trì hay không.

Checklist duyệt thiết kế trước sản xuất cửa tự động

Trước khi chuyển sang gia công cửa tự động, có thể sử dụng checklist dưới đây để rà soát nhanh:

STT	Nội dung kiểm tra
1	Mã cửa, vị trí và công năng đã thống nhất
2	Kích thước đã được đo lại tại hiện trường
3	Khẩu độ đáp ứng người, xe và lưu lượng sử dụng
4	Có đủ vùng đỗ hoặc cung mở theo cấu hình
5	Tải hoàn thiện đã tính và đối chiếu với model
6	Đà chịu lực, liên kết và trách nhiệm phê duyệt đã rõ
7	Kính, khung, decal, khe và dẫn hướng đã chốt
8	Radar và cảm biến an toàn có vùng bố trí phù hợp
9	Nguồn, khóa, UPS và tích hợp có sơ đồ/ma trận
10	Trạng thái mất điện và báo cháy đã được xác nhận
11	Nắp ray và đường tiếp cận bảo trì không bị che
12	Báo giá khớp với bản vẽ và phạm vi cung cấp
13	Checklist thử nghiệm và hồ sơ bàn giao đã được lập

Những lỗi thiết kế thường gặp

Các lỗi trong giai đoạn thiết kế thường không chỉ ảnh hưởng đến thẩm mỹ mà còn gây phát sinh chi phí, giảm khẩu độ, khó thi công hoặc khiến hệ thống vận hành không ổn định.

Lỗi	Hậu quả	Cách phòng tránh
Không chừa vùng trượt	Giảm khẩu độ mở hoặc phải đổi sang cấu hình cửa khác	Kiểm tra mặt bằng và vùng đỗ cánh ngay từ giai đoạn ý tưởng
Bắt ray vào trần giả	Ray rung, võng hoặc không đảm bảo khả năng chịu lực	Thiết kế đà chịu lực độc lập, liên kết với kết cấu chính
Chọn motor theo chiều dài ray	Sai tải, cấu hình quá yếu hoặc dư thừa không cần thiết	Tính đồng thời tải cánh, cấu hình, chu kỳ và môi trường
Bỏ qua vùng cảm biến	Cửa mở giả, đóng không đúng hoặc xuất hiện vùng mù	Thể hiện vùng quét trên mặt bằng và kiểm tra thực tế
Kính quá cao/nặng	Tăng tải hệ, khó vận chuyển và lắp đặt	Kiểm tra giới hạn cánh, tải hệ và cân nhắc chia tỷ lệ hợp lý
Nắp ray bị trần/biển che	Không thể mở nắp hoặc khó tiếp cận khi bảo trì	Dành sẵn vùng thao tác và tháo nắp trong thiết kế
Không chốt cao độ sàn	Cánh cọ sàn hoặc khe dưới cánh quá lớn	Sử dụng cùng một mốc cao độ hoàn thiện giữa các bộ môn
Không có ma trận tích hợp	Khóa, báo cháy, BMS hoặc kiểm soát ra vào có thể xung đột	Lập logic vận hành và thử liên động trước nghiệm thu
Báo giá chỉ có motor	Phát sinh thêm chi phí kính, khung, cảm biến và phụ kiện	Bóc tách đầy đủ phạm vi cung cấp ngay từ đầu

CASCA Việt Nam – Đơn vị thiết kế, cung cấp cửa tự động

CASCA tiếp nhận hồ sơ thiết kế hoặc khảo sát hiện trường để phân tích khẩu độ, tải cánh, chu kỳ, môi trường và điều kiện kết cấu, từ đó đề xuất cấu hình cửa tự động phù hợp và lập shopdrawing phục vụ thi công. Các giải pháp cửa tự động của CASCA gồm cửa trượt, cửa mở cánh, cửa telescopic, cửa kính tự động và các cấu hình chuyên dụng từ cửa tự động KODO Hàn Quốc, cửa tự động TERAOKA Nhật Bản.

Quy trình triển khai cửa tự động tại CASCA:

Tiếp nhận hồ sơ: Công năng, ngân sách, tiến độ và yêu cầu sử dụng.
Khảo sát hiện trường: Kiểm tra kích thước, đà, trần, sàn, điện và luồng người.
Tính toán: Xác định khẩu độ, kích thước cánh, tải, model và cảm biến.
Lập phương án: Triển khai mặt bằng, mặt đứng, mặt cắt và sơ đồ tích hợp.
Chốt cấu hình: Đối chiếu báo giá và lựa chọn vật liệu, hoàn thiện.
Thi công: Sản xuất, lắp đặt, cài đặt và kiểm tra vận hành.
Bàn giao: Cung cấp hồ sơ, hướng dẫn sử dụng và kế hoạch bảo trì.

Nếu công trình đang ở giai đoạn kiến trúc, việc gửi hồ sơ sớm giúp CASCA kiểm tra vùng trượt, đà chịu lực, cao độ sàn và nguồn điện trước khi các hạng mục hoàn thiện được triển khai. Hãy liên hệ CASCA qua hotline 0964 446 883 để được tư vấn chi tiết.

Câu hỏi thường gặp về thiết kế cửa tự động (FAQs)

Dưới đây là những câu hỏi thường gặp khi triển khai thiết kế cửa tự động, tập trung vào các vấn đề người dùng thường quan tâm trước khi lựa chọn cấu hình và triển khai bản vẽ.

Kích thước cửa tự động được tính như thế nào?

Kích thước được xác định từ khẩu độ thông thủy, cấu hình cánh, vùng đỗ, chiều cao và tải cánh. Kích thước cuối cùng cần được kiểm tra theo hiện trạng, giới hạn của model và shopdrawing của nhà cung cấp.

Có thể thiết kế cửa tự động theo kích thước riêng không?

Có, nếu kích thước nằm trong giới hạn kỹ thuật của hệ cửa, vật liệu cánh, kết cấu và thiết bị. Với kích thước đặc biệt, có thể cần cấu hình tải lớn hoặc giải pháp tùy chỉnh, ảnh hưởng đến chi phí và tiến độ.

Làm thế nào để chọn loại cửa tự động phù hợp với mặt bằng?

Cần xem xét vùng trượt, hướng mở, khẩu độ, lưu lượng và không gian xung quanh cửa. Nếu hai bên có đủ vùng đỗ, cửa trượt hai cánh thường thuận lợi; mặt bằng lệch hoặc thiếu vùng trượt có thể cân nhắc cửa một cánh, telescopic hoặc cửa mở cánh.

Chiều dài ray có bằng chiều rộng cửa không?

Không nhất thiết. Chiều dài ray còn phụ thuộc vào hành trình cánh, vùng đỗ, vị trí motor, controller và khoảng chặn. Vì vậy, không nên lấy khẩu độ cửa để suy ra trực tiếp chiều dài ray.

Có nên giấu ray cửa tự động trong trần?

Có thể nếu kiến trúc yêu cầu, nhưng vẫn phải đảm bảo nắp ray có thể tháo, thiết bị được tiếp cận và có đủ không gian bảo trì. Đồng thời cần xử lý vấn đề thông thoáng, chống nước và khả năng tháo cánh khi sửa chữa.

Khi nào nên sử dụng UPS cho cửa tự động?

UPS nên được sử dụng khi công trình yêu cầu cửa tiếp tục vận hành hoặc chuyển về một trạng thái xác định khi mất điện. Phương án cần được xác định từ đầu để lựa chọn dung lượng, vị trí lắp đặt và cách kiểm tra phù hợp.

Thiết kế cửa tự động có cần khảo sát hiện trường không?

Với công trình cải tạo hoặc vị trí có kết cấu hiện hữu, khảo sát là bước quan trọng để kiểm tra kích thước, đà, trần, sàn, nguồn điện và vùng chuyển động. Dữ liệu này giúp hạn chế sai lệch giữa bản vẽ và điều kiện thi công thực tế.

Thiết kế cửa tự động mất bao lâu?

Thời gian phụ thuộc vào số lượng cửa, mức độ tùy chỉnh và yêu cầu tích hợp với PCCC, BMS hoặc kiểm soát ra vào. Cửa tiêu chuẩn có hồ sơ và kích thước rõ ràng thường triển khai nhanh hơn hệ thống cần phối hợp nhiều bộ môn.

Khi nào cần lập shopdrawing cửa tự động?

Shopdrawing nên được lập trước khi sản xuất để chốt kích thước, cấu tạo, liên kết, thiết bị và các điểm giao tiếp với công trình. Đây cũng là cơ sở để các bên kiểm tra, phê duyệt và triển khai thi công chính xác.

Thiết kế cửa tự động hiệu quả không bắt đầu từ một mẫu cửa đẹp mà từ luồng người, khẩu độ, tải cánh, môi trường và kịch bản vận hành. Một hồ sơ tốt cần kết nối đồng bộ giữa kiến trúc, kết cấu, điện, cảm biến và bảo trì để cửa vừa đảm bảo thẩm mỹ, vừa thuận tiện thi công, nghiệm thu và sử dụng lâu dài. Liên hệ CASCA qua hotline 0964 446 883 để được đề xuất cấu hình, lập shopdrawing và bóc tách báo giá theo phạm vi thực tế của công trình.
