Cơ cấu đóng cửa tự động giúp cửa tự đóng sau khi mở, kiểm soát tốc độ và hạn chế tình trạng cửa đóng quá mạnh hoặc không kín. Tùy loại cửa và nhu cầu sử dụng, cơ cấu đóng mở cửa tự động có thể được lựa chọn với nhiều thiết kế, tải trọng và cách lắp đặt khác nhau. Hãy cùng CASCA Việt Nam tìm hiểu cấu tạo, nguyên lý hoạt động, các loại phổ biến và tiêu chí lựa chọn bộ đóng cửa tự động phù hợp trong bài viết dưới đây.

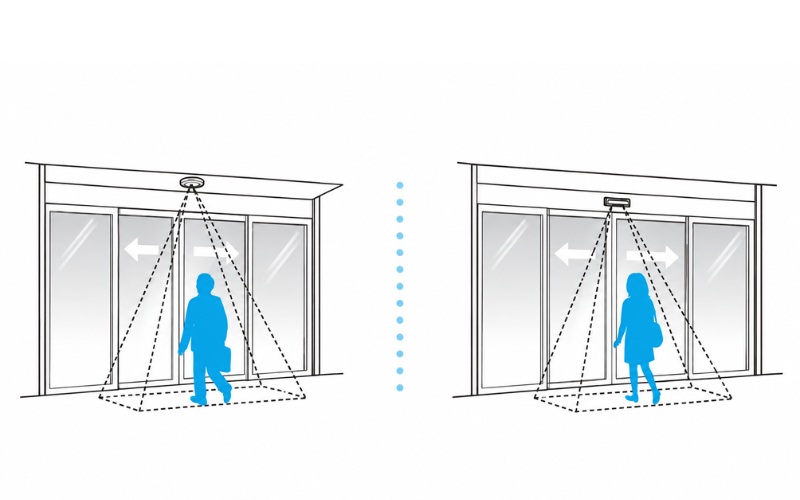

Cơ cấu đóng cửa tự động là gì?
Cơ cấu đóng cửa tự động là tập hợp các bộ phận được thiết kế để hỗ trợ cửa tự đóng sau khi mở, hạn chế việc người dùng phải đóng cửa bằng tay. Tùy thiết kế, hệ thống có thể sử dụng cơ cấu cơ khí, thủy lực hoặc kết hợp với motor và bộ điều khiển để kiểm soát quá trình đóng cửa.
Trên thực tế, bộ đóng cửa tự động được ứng dụng cho nhiều loại cửa như cửa mở cánh tự động, cửa kính tự động, cửa trượt tự động và một số hệ thống cửa tự động chuyên dụng. Thiết bị có thể kiểm soát tốc độ đóng, lực đóng và thời gian giữ cửa mở, qua đó giúp cửa vận hành ổn định hơn trong văn phòng, khách sạn, bệnh viện và các khu vực có tần suất ra vào cao.

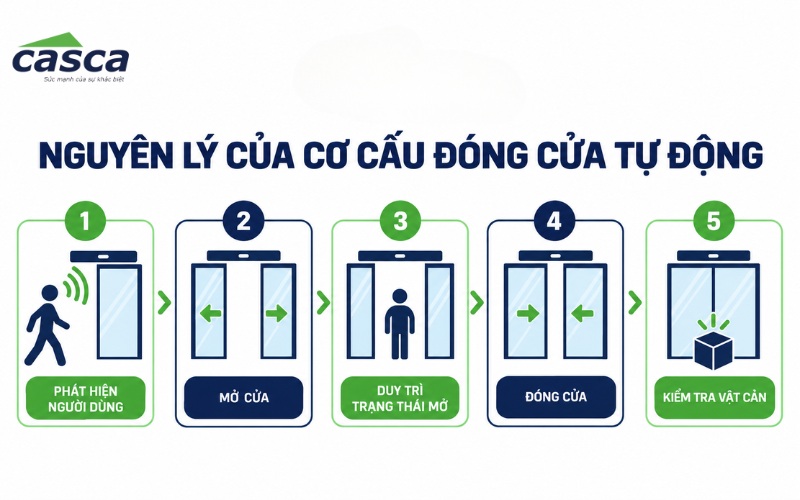

Nguyên lý của cơ cấu đóng cửa tự động
Tùy từng thiết kế, cơ cấu đóng cửa tự động có thể hoạt động bằng cơ cấu cơ khí, thủy lực hoặc motor kết hợp với hệ thống điều khiển. Tuy nhiên, quá trình vận hành cơ bản thường diễn ra theo các bước sau:
- Phát hiện người dùng: Khi người dùng tiến đến cửa, cảm biến phát hiện chuyển động và gửi tín hiệu đến bộ điều khiển. Bộ điều khiển tiếp nhận, xử lý tín hiệu và kiểm tra các điều kiện an toàn trước khi kích hoạt hệ thống.
- Mở cửa: Sau khi nhận lệnh, motor truyền lực qua dây curoa hoặc tay đòn để đưa cánh cửa mở theo hướng được thiết kế. Tốc độ và lực mở được điều chỉnh phù hợp với kích thước, trọng lượng và đặc điểm của cánh cửa.
- Duy trì trạng thái mở: Khi cửa đã mở đến vị trí cài đặt, hệ thống giữ cửa mở trong một khoảng thời gian nhất định để người dùng di chuyển qua. Thời gian giữ cửa có thể được thiết lập tùy theo nhu cầu sử dụng và lưu lượng người qua lại.
- Đóng cửa: Khi người dùng đã đi qua và cảm biến không còn phát hiện tín hiệu phù hợp, bộ điều khiển kích hoạt quá trình đóng. Motor điều khiển hệ thống truyền động đưa cánh cửa trở về vị trí ban đầu với tốc độ được kiểm soát.
- Kiểm tra vật cản: Trong quá trình đóng, cảm biến an toàn tiếp tục theo dõi khu vực di chuyển của cánh cửa. Nếu phát hiện người hoặc vật cản, hệ thống có thể dừng hoặc đảo chiều chuyển động để hạn chế va chạm.
Cấu tạo chính của cơ cấu đóng cửa tự động
Một cơ cấu đóng cửa tự động thường gồm 4 bộ phận chính: bộ điều khiển trung tâm, hệ thống cảm biến, cơ chế truyền động và nguồn điện. Các bộ phận phối hợp để kiểm soát quá trình đóng mở và đảm bảo cửa vận hành ổn định.

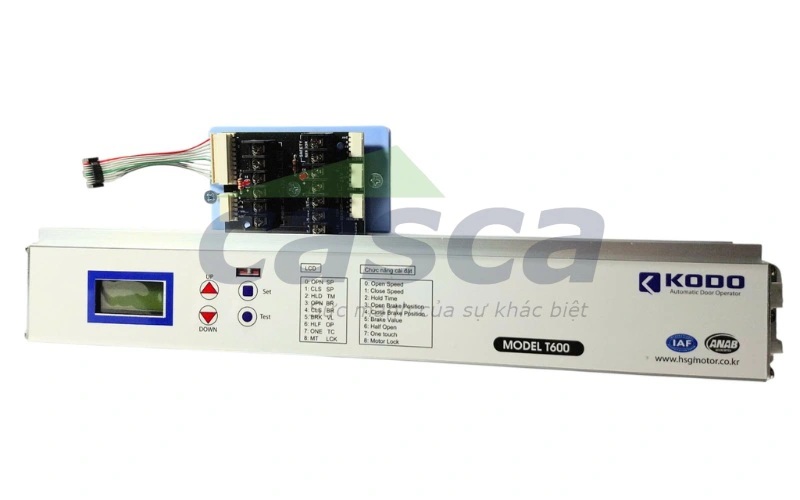

Bộ điều khiển trung tâm
Bộ điều khiển tiếp nhận tín hiệu từ cảm biến, xử lý thông tin và gửi lệnh đến motor để thực hiện đóng hoặc mở cửa. Thiết bị có thể kiểm soát tốc độ, lực đóng mở và phản ứng khi phát hiện vật cản. Một số dòng cao cấp còn hỗ trợ kết nối hệ thống kiểm soát ra vào hoặc điều khiển từ xa.
Hệ thống cảm biến
Cảm biến giúp cửa nhận biết người hoặc vật thể để kích hoạt quá trình vận hành. Hai loại phổ biến gồm:
- Cảm biến radar: Phát hiện chuyển động từ khoảng cách nhất định, phù hợp với khu vực có không gian tiếp cận rộng.
- Cảm biến quang điện: Sử dụng tia hồng ngoại để nhận diện vật thể, phù hợp với hành lang, lối đi và khu vực có phạm vi hoạt động nhỏ.
Lựa chọn đúng loại cảm biến giúp cơ cấu đóng mở cửa tự động phản hồi chính xác và hạn chế kích hoạt ngoài ý muốn.

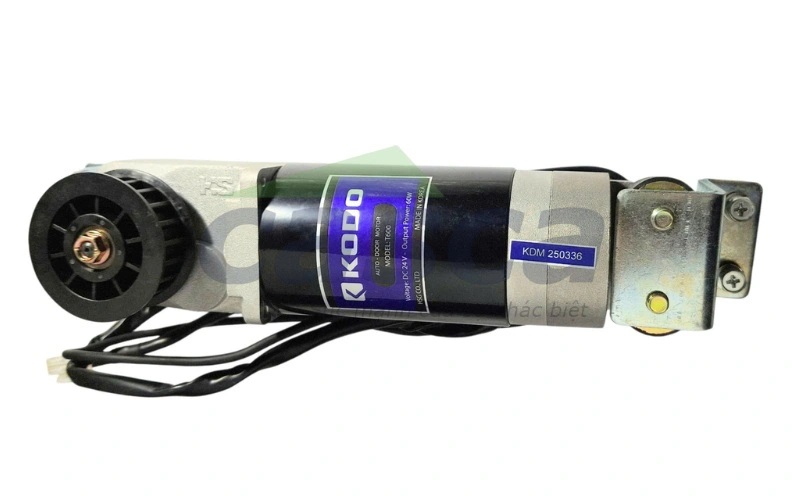

Cơ chế truyền động
Motor cửa tự động chuyển đổi điện năng thành cơ năng và truyền lực đến cánh cửa thông qua dây curoa, pulley, tay đòn hoặc phụ kiện liên kết. Motor DC 24V thường dùng cho cửa có tải trọng vừa phải, trong khi motor công suất cao phù hợp với cửa lớn hoặc khu vực vận hành liên tục.
Nguồn điện
Hệ thống thường sử dụng nguồn 220V AC và chuyển đổi sang mức điện áp phù hợp để cấp cho motor, cảm biến và bộ điều khiển. Một số bộ đóng cửa tự động có thêm pin dự phòng hoặc UPS, giúp duy trì hoạt động hoặc hỗ trợ cửa về trạng thái an toàn khi mất điện.
>> Xem thêm:
- Access control: Hệ thống kiểm soát ra vào cửa tự động thông minh
- Cửa tự động mất điện có mở được không? Giải đáp chi tiết
Các loại cơ cấu đóng cửa tự động phổ biến
Tùy vào thiết kế cánh cửa, diện tích lối đi và tần suất sử dụng, cơ cấu đóng cửa tự động được phát triển theo nhiều dạng khác nhau. Dưới đây là những loại phổ biến và đặc điểm phù hợp của từng loại.

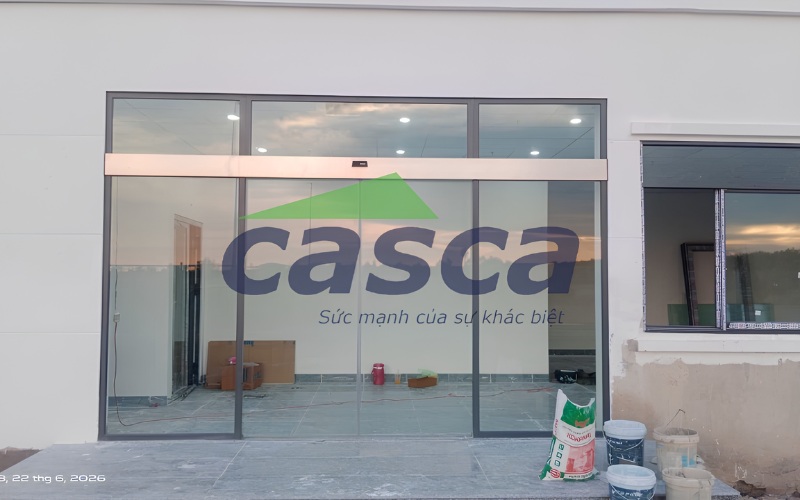

Cửa trượt tự động
Cửa trượt tự động sử dụng motor, ray trượt, pulley và dây curoa để di chuyển cánh cửa theo phương ngang. Cửa có thể thiết kế một hoặc hai cánh, thường được lắp tại lối ra vào của văn phòng, khách sạn, bệnh viện, siêu thị và trung tâm thương mại.
Ưu điểm:
- Tiết kiệm diện tích vì cánh cửa không cần không gian mở quay.
- Đóng mở nhanh, phù hợp với khu vực có lưu lượng người qua lại cao.
- Có thể sử dụng với cánh kính, nhôm hoặc các vật liệu phù hợp khác.
- Dễ kết hợp cảm biến và hệ thống kiểm soát ra vào.

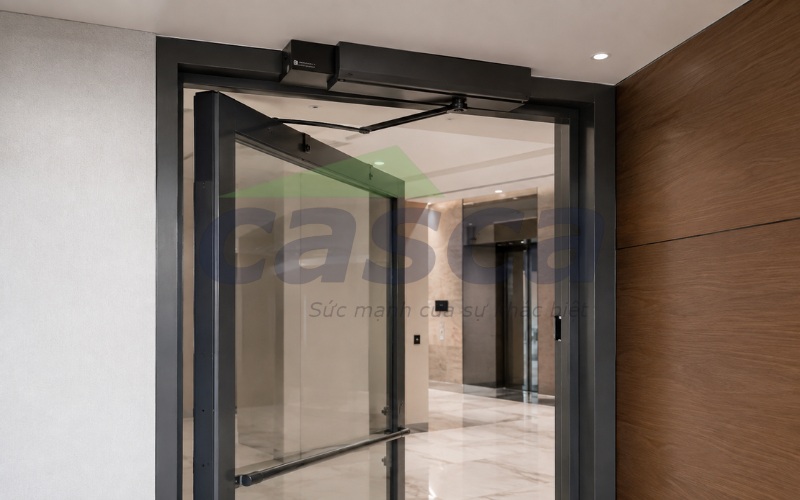

Cửa mở cánh tự động
Cửa mở cánh tự động sử dụng motor tay đòn hoặc motor âm sàn để tạo lực đẩy cánh cửa quay quanh trục bản lề. Cơ cấu đóng mở cửa tự động của loại cửa này thường được lắp phía trên hoặc bên trong sàn, phù hợp với cửa gỗ, cửa nhôm, cửa kính có khung và một số loại cửa chuyên dụng.
Ưu điểm:
- Phù hợp với cửa có thiết kế mở quay sẵn.
- Có khả năng đóng kín tốt hơn cửa trượt trong một số điều kiện sử dụng.
- Có thể đáp ứng cửa có cánh tương đối nặng khi lựa chọn motor phù hợp.
- Dễ kết hợp khóa điện, kiểm soát ra vào và các thiết bị an toàn.

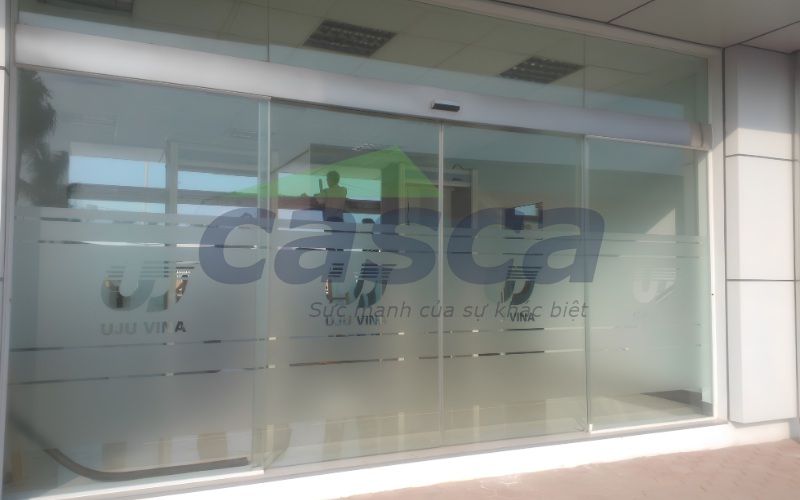

Cửa kính tự động
Cửa kính trượt tự động sử dụng cánh kính cường lực kết hợp hệ thống ray và motor tự động. Thiết kế trong suốt giúp tận dụng ánh sáng và tạo tầm nhìn rộng, thường được sử dụng tại sảnh văn phòng, showroom, khách sạn và trung tâm thương mại.
Ưu điểm:
- Tạo không gian thông thoáng, tăng khả năng lấy sáng.
- Thiết kế gọn, phù hợp với nhiều phong cách kiến trúc.
- Cánh cửa vận hành êm khi hệ thống ray và bánh xe được lắp đặt đúng kỹ thuật.
- Có thể kết hợp cảm biến, khóa điện và hệ thống kiểm soát ra vào.

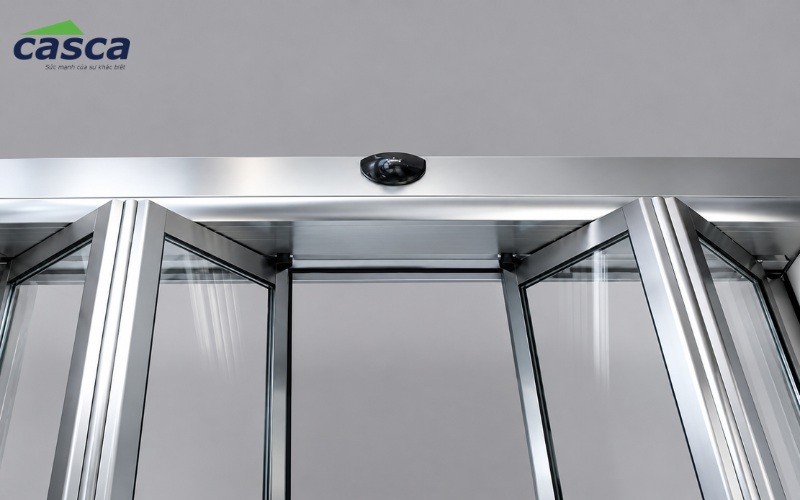

Cửa trượt xếp lớp tự động
Cửa trượt xếp lớp tự động sử dụng nhiều cánh liên kết với nhau. Khi mở, các cánh lần lượt trượt và xếp gọn về một hoặc hai bên, giúp mở rộng diện tích thông thủy tại vị trí cửa.
Ưu điểm:
- Tối ưu diện tích lối đi khi cửa mở.
- Phù hợp với vị trí có chiều ngang hạn chế.
- Có thể mở rộng không gian thông thủy so với cửa trượt thông thường.
- Thích hợp cho nhà hàng, phòng hội nghị và những khu vực cần linh hoạt giữa không gian đóng và mở.

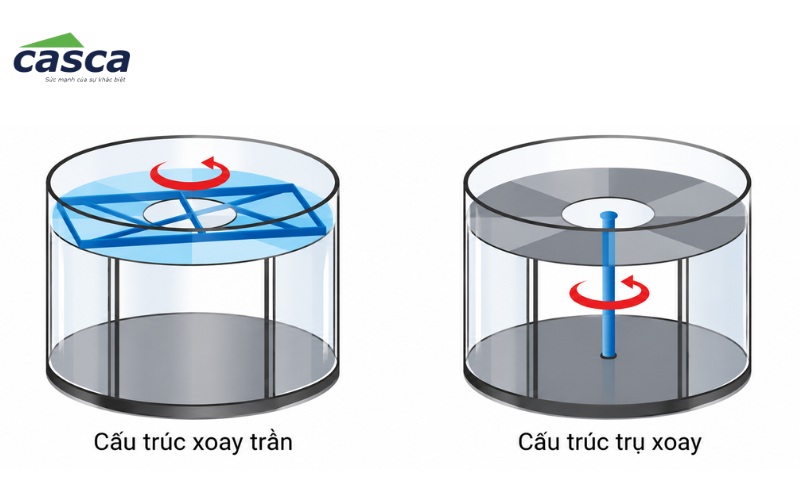

Cửa xoay tự động
Cửa xoay tự động sử dụng motor điều khiển trục trung tâm để các cánh cửa xoay theo vòng tròn. Thiết kế này tạo ra các khoang đệm giữa không gian bên trong và bên ngoài, thường được sử dụng tại khách sạn, tòa nhà văn phòng và các công trình có yêu cầu cao về thẩm mỹ.
Ưu điểm:
- Hạn chế trao đổi không khí trực tiếp giữa bên trong và bên ngoài.
- Hỗ trợ duy trì nhiệt độ điều hòa trong không gian.
- Thiết kế sang trọng, tạo điểm nhấn cho khu vực sảnh.
- Có cảm biến an toàn để phát hiện vật cản trong quá trình cửa vận hành.
Bảng so sánh các loại cơ cấu đóng mở cửa tự động
Mỗi loại cửa có thiết kế, cơ chế vận hành và phạm vi ứng dụng khác nhau. Bảng dưới đây giúp bạn dễ dàng so sánh các đặc điểm chính để lựa chọn cơ cấu đóng mở cửa tự động phù hợp với nhu cầu sử dụng:
|
Loại cửa |
Ưu điểm chính |
Không gian phù hợp |
|
Cửa trượt tự động |
Tiết kiệm diện tích, đóng mở nhanh, vận hành ổn định |
Văn phòng, siêu thị, bệnh viện, trung tâm thương mại |
|
Cửa mở cánh tự động |
Đóng kín tốt, phù hợp cửa mở quay, dễ tích hợp kiểm soát ra vào |
Bệnh viện, phòng chuyên dụng, biệt thự, lối đi nội bộ |
|
Cửa kính tự động |
Thẩm mỹ cao, lấy sáng tốt, tạo không gian thông thoáng |
Văn phòng, showroom, khách sạn, sảnh tòa nhà |
|
Cửa trượt xếp lớp tự động |
Tối ưu diện tích thông thủy, linh hoạt khi cần mở rộng lối đi |
Nhà hàng, phòng hội nghị, cửa hàng |
|
Cửa xoay tự động |
Hỗ trợ hạn chế trao đổi không khí, thiết kế sang trọng |
Khách sạn, tòa nhà văn phòng, khu vực sảnh |
Rủi ro khi sử dụng cơ cấu đóng cửa tự động
Cơ cấu đóng cửa tự động có thể phát sinh lỗi nếu thiết bị được lựa chọn sai tải, lắp đặt không đúng kỹ thuật hoặc thiếu bảo trì. Một số rủi ro thường gặp gồm:
|
Rủi ro |
Nguyên nhân |
Giải pháp |
|
Kẹt người, va đập |
Cảm biến an toàn hỏng, bám bụi hoặc lắp sai vị trí, không bao quát vùng chuyển động của cửa |
Kiểm tra, vệ sinh và căn chỉnh cảm biến; thử cửa ở nhiều tình huống như đi chậm, đi nhanh, dừng giữa cửa và quay lại |
|
Motor quá tải, nhanh hỏng |
Chọn motor không phù hợp với tải và tần suất sử dụng; dây curoa căng quá mức hoặc cơ khí có ma sát lớn |
Chọn motor theo tải trọng, kích thước và tần suất sử dụng; kiểm tra dây curoa, bản lề, bánh xe và ray |
|
Cửa bị kẹt, phát tiếng động lạ |
Bụi bẩn, mạt nhôm tích tụ trong ray hoặc bánh xe bị mòn |
Vệ sinh ray định kỳ, kiểm tra bánh xe và thay thế khi có dấu hiệu mòn, hư hỏng |
|
Cửa đóng nhưng không khóa |
Cơ cấu đóng chỉ đưa cánh về vị trí đóng, trong khi chốt khóa hoặc khóa điện mới thực hiện chức năng khóa |
Đồng bộ thời gian giữa motor và khóa; khóa cần nhả trước khi cửa mở và chỉ chốt khi cánh đã về đúng vị trí |
|
Cửa dừng trước khung |
Gioăng quá cứng, bản lề, ray hoặc cánh cửa có vấn đề |
Kiểm tra cơ khí trước khi điều chỉnh lực và tốc độ trên bộ điều khiển |
|
Motor nóng, cửa đảo chiều bất thường |
Ma sát cơ khí, cánh xệ, ray lệch hoặc vật cản trên hành trình |
Kiểm tra nguyên nhân cơ khí, sau đó mới cài đặt lại tốc độ, lực và vùng giảm tốc |

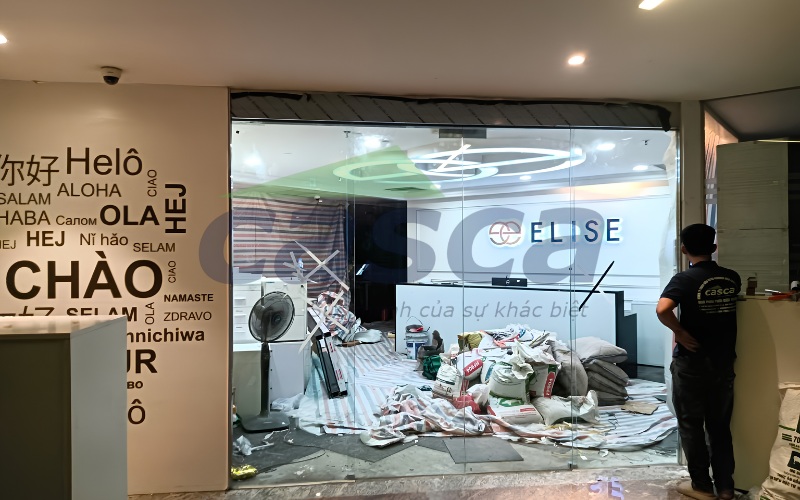

Kinh nghiệm lắp đặt cửa tự động thực tế từ CASCA
Theo kinh nghiệm lắp đặt và phân phối cửa tự động của CASCA, để cơ cấu đóng cửa tự động vận hành ổn định và an toàn, quá trình khảo sát, lựa chọn thiết bị và chạy thử cần được thực hiện đồng bộ:
- Chọn cơ cấu theo đặc điểm thực tế của cánh cửa: Không chỉ dựa vào trọng lượng, kỹ thuật viên cần xem xét chiều rộng, chiều cao, vật liệu, vị trí trọng tâm, số điểm đỡ, tải gió và tần suất sử dụng. Motor quá yếu dễ quá tải, trong khi motor quá mạnh không thể bù cho hệ thống cơ khí có ma sát lớn.
- Kiểm tra cơ khí trước khi lắp motor: Cánh cửa cần di chuyển nhẹ bằng tay, bản lề không bị kẹt, ray thẳng và bánh xe không bị mòn. Đây là nền tảng để bộ đóng cửa tự động vận hành ổn định sau khi lắp đặt.
- Bố trí cảm biến theo vùng chuyển động thực tế: Cảm biến kích hoạt và cảm biến an toàn đảm nhiệm hai chức năng khác nhau. Với cửa mở quay cần lưu ý khu vực cạnh bản lề và phía sau cánh; với cửa trượt cần kiểm soát mép đóng và vùng cánh chạy về phía vách.
- Đồng bộ cơ cấu đóng với khóa: Cửa về vị trí đóng chưa đồng nghĩa với đã khóa. Khóa điện, khóa từ hoặc chốt khóa cần nhả trước khi cửa mở và chỉ khóa sau khi cánh đã về đúng vị trí. Trình tự không phù hợp có thể khiến motor kéo ngược khóa và làm giảm tuổi thọ thiết bị.
- Chạy thử nhiều tình huống trước khi bàn giao: Không nên chỉ kiểm tra khi cửa chạy không tải. Kỹ thuật viên cần thử người đi chậm, đi nhanh, dừng giữa cửa và quay trở lại để kiểm tra khả năng phản hồi của cảm biến và độ ổn định của cơ cấu.
- Kiểm tra khi cửa có dấu hiệu bất thường: Cửa đóng nhanh ở đoạn cuối, dừng trước khung, phát tiếng cộc, motor nóng hoặc phải kéo tay mới đóng kín đều là dấu hiệu cần kiểm tra. Không nên liên tục chỉnh vít lực khi chưa xác định nguyên nhân.
Câu hỏi thường gặp về cơ cấu đóng cửa tự động (FAQs)
Dưới đây là những câu hỏi thường gặp khi lựa chọn và sử dụng cơ cấu đóng cửa tự động, giúp người dùng xác định thiết bị phù hợp và hạn chế lỗi trong quá trình vận hành.
Làm thế nào để chọn cơ cấu đóng mở phù hợp với trọng lượng cánh cửa?
Người dùng cần chọn cơ cấu dựa trên trọng lượng, kích thước, loại cánh cửa và tần suất sử dụng. Cửa càng nặng hoặc hoạt động càng thường xuyên thì càng cần cơ cấu có tải phù hợp.
Kích thước cánh cửa ảnh hưởng thế nào đến việc lựa chọn cơ cấu đóng mở tự động?
Kích thước cánh cửa quyết định lực và mô-men mà cơ cấu cần tạo ra. Vì vậy, người dùng cần cung cấp chiều rộng, chiều cao và trọng lượng cánh cửa khi chọn thiết bị.
Cơ cấu đóng cửa tự động có thể điều chỉnh tốc độ đóng mở không?
Có. Người dùng có thể điều chỉnh tốc độ, lực đóng và thời gian giữ cửa ở một số hệ thống. Việc điều chỉnh cần nằm trong phạm vi thông số của nhà sản xuất để đảm bảo an toàn.
Tay co thủy lực có biến cửa thành cửa tự động không?
Không. Tay co thủy lực chỉ giúp cửa tự đóng sau khi được mở bằng tay. Muốn cửa tự động mở, hệ thống cần có motor, bộ điều khiển và cảm biến hoặc nút nhấn.
Nên chọn loại cảm biến nào để tránh cửa tự đóng mở ngoài ý muốn?
Người dùng cần chọn cảm biến dựa trên không gian và hướng di chuyển của người qua cửa. Cảm biến cần được lắp đúng vị trí, căn chỉnh phù hợp và vệ sinh định kỳ để hạn chế kích hoạt sai.
Cơ cấu đóng cửa tự động giúp kiểm soát quá trình đóng mở, tăng sự thuận tiện và hỗ trợ an toàn trong quá trình sử dụng cửa. Tùy loại cửa, tải trọng, kích thước và tần suất vận hành, người dùng cần lựa chọn cơ cấu, cảm biến và motor phù hợp để hệ thống hoạt động ổn định.
CASCA cung cấp giải pháp cửa tự động và thiết bị tự động hóa cửa, hỗ trợ khảo sát, lựa chọn cơ cấu và lắp đặt theo điều kiện thực tế của từng công trình. Liên hệ CASCA để được tư vấn giải pháp phù hợp với nhu cầu sử dụng và ngân sách đầu tư.
