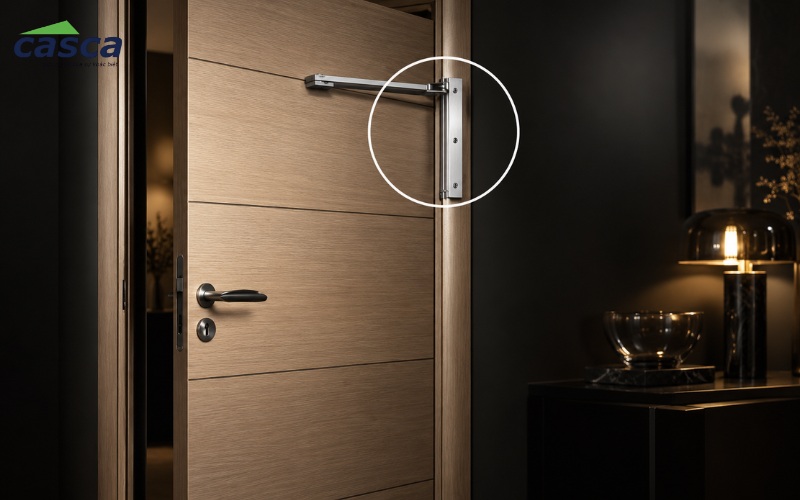

Bản lề cửa tự động là bộ phận liên kết cánh cửa với khung hoặc hệ thống đỡ, giúp cánh cửa mở quay và trở về vị trí đóng ổn định. Với cửa có trọng lượng lớn hoặc tần suất vận hành cao, bản lề phải chịu tải liên tục và ảnh hưởng trực tiếp đến độ cân bằng, độ êm khi đóng mở cũng như tuổi thọ của các bộ phận liên quan.
Khi bản lề bị rơ, lệch trục hoặc xuống cấp, cánh cửa có thể cọ nền, phát tiếng động, đóng lệch vị trí và khiến motor phải hoạt động với tải lớn hơn. Cùng CASCA Việt Nam tìm hiểu chi tiết về bản lề cửa tự động và những lưu ý quan trọng khi sử dụng trong bài viết dưới đây.
Bản lề cửa tự động là gì?
Bản lề cửa tự động là phụ kiện cửa tự động liên kết cánh cửa với khung hoặc kết cấu đỡ, cho phép cánh cửa mở quay quanh một trục cố định và trở về vị trí đóng. Đối với cửa mở cánh có tích hợp motor tự động, bản lề giữ vai trò chịu tải, duy trì vị trí của cánh và hỗ trợ quá trình đóng mở ổn định.
Khác với bản lề cửa thông thường, bản lề sử dụng cho hệ thống cửa tự động cần được lựa chọn dựa trên trọng lượng, kích thước cánh, tần suất vận hành và cơ cấu truyền động. Khi bản lề bị rơ, lệch trục hoặc không phù hợp với tải trọng, cánh cửa có thể bị xệ, cọ nền, đóng lệch hoặc khiến motor phải tăng lực để duy trì chuyển động.
Vai trò của bản lề trong hệ thống cửa tự động

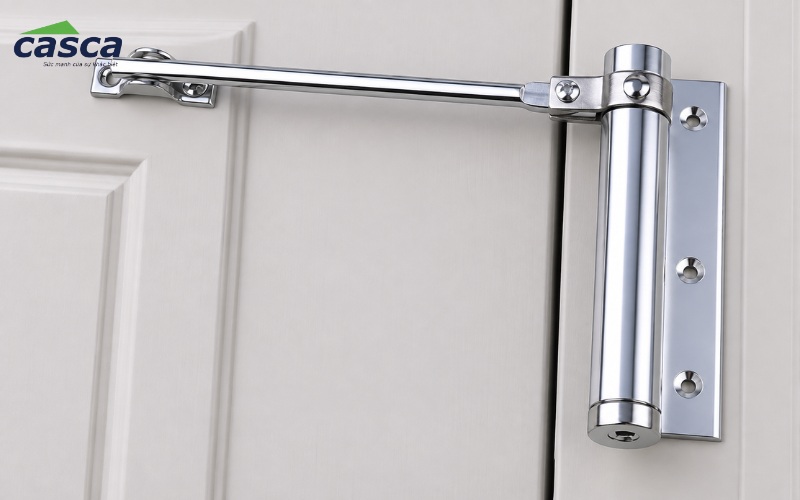

Bản lề giữ cánh cửa đúng vị trí, tạo trục quay ổn định và chịu tải trọng của cánh trong quá trình đóng mở. Với cửa tự động mở cánh, tình trạng bản lề cũng ảnh hưởng trực tiếp đến lực làm việc của motor và độ ổn định của toàn bộ hệ thống.
- Duy trì trục quay và độ cân bằng: Bản lề tạo điểm quay cố định, giúp cánh cửa giữ đúng cao độ và chuyển động theo quỹ đạo. Khi bản lề bị rơ hoặc lệch trục, cánh có thể bị xệ, cọ nền hoặc va vào khung.
- Ảnh hưởng đến hoạt động của motor: Bản lề hoạt động ổn định giúp cánh quay nhẹ và đều, để motor cửa tự động chỉ cần tạo lực phù hợp. Ngược lại, ma sát hoặc độ rơ tăng có thể khiến motor phải kéo nặng hơn, dẫn đến hiện tượng cửa chạy giật, dừng hoặc đảo chiều bất thường.
- Giảm tải cho toàn bộ hệ thống: Một bản lề cửa tự động phù hợp giúp cánh chuyển động đúng quỹ đạo, hạn chế lực va đập và giảm tải cho motor, tay truyền động, khóa và khung cửa. Vì vậy, bản lề cần được lựa chọn dựa trên tải trọng, kích thước cánh và kết cấu thực tế của cửa.

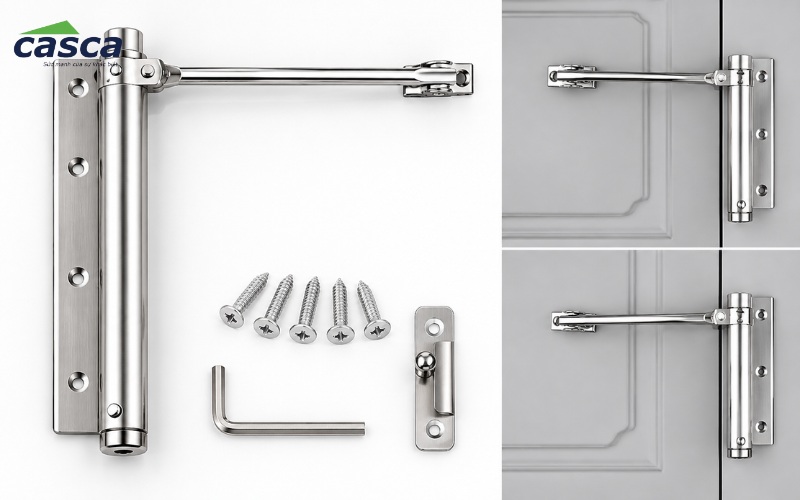

Nguyên lý hoạt động của bản lề tự đóng
Bản lề tự đóng hoạt động dựa trên lực hồi của lò xo kết hợp với cơ cấu thủy lực để đưa cánh cửa về vị trí đóng và kiểm soát tốc độ đóng. Khi mở cửa, lò xo tích trữ năng lượng; khi thả cửa, lực hồi của lò xo tạo lực đóng, còn dầu thủy lực giúp kiểm soát chuyển động.
- Giai đoạn mở cửa: Khi cánh cửa được mở, lò xo bên trong bản lề bị nén hoặc xoắn để tích trữ năng lượng. Với bản lề thủy lực, dầu được dịch chuyển qua các van để tạo lực cản phù hợp, giúp mở cửa nhẹ và ổn định.
- Giai đoạn đóng cửa: Khi thả cửa, lò xo giải phóng năng lượng và đưa cánh cửa trở về vị trí đóng. Dầu thủy lực đồng thời kiểm soát tốc độ, giúp cửa không đóng quá nhanh hoặc va đập mạnh vào khung.
- Kiểm soát tốc độ đóng: Quá trình đóng thường gồm hai giai đoạn:
- Đóng nhanh: Cửa di chuyển từ khoảng 90° đến 20° với tốc độ tương đối nhanh.
- Đóng chậm: Từ khoảng 20° đến khi đóng hoàn toàn, dầu đi qua các kênh nhỏ hơn để tăng lực cản, giúp cửa giảm tốc và đóng êm.
Một số bản lề cửa tự đóng còn có chức năng giữ cửa ở góc mở nhất định, thường là 90° hoặc 180°, thuận tiện khi cần duy trì cửa mở trong thời gian dài.
>> Xem thêm:
- Puly cửa tự động: Cấu tạo, nguyên lý và ứng dụng
- Báo giá motor cửa cuốn 2026 và kinh nghiệm lựa chọn phù hợp
Phân loại bản lề đóng cửa tự động
Bản lề đóng cửa tự động thường được phân loại thành bản lề lò xo, bản lề thủy lực và bản lề trọng lực. Ngoài cơ chế tạo lực đóng, sản phẩm còn có thể được phân chia theo vị trí lắp đặt và loại cửa sử dụng.
Phân loại theo cơ chế hoạt động
Dựa trên cơ chế tạo lực đưa cánh cửa trở về vị trí đóng, bản lề cửa tự đóng thường gồm ba nhóm chính:
- Bản lề lò xo: Sử dụng lực đàn hồi của lò xo để tạo lực đóng. Khi mở cửa, lò xo tích trữ năng lượng và sau đó tạo lực hồi để đưa cánh cửa về vị trí ban đầu. Loại này có cấu tạo tương đối đơn giản, chi phí hợp lý và phù hợp với các loại cửa có tải trọng vừa phải.
- Bản lề thủy lực: Sử dụng piston và dầu thủy lực để tạo lực hồi kết hợp kiểm soát tốc độ đóng. Khi cửa được mở, cơ cấu bên trong tích trữ năng lượng; khi cửa thả ra, dầu di chuyển qua các van và tạo lực cản để kiểm soát tốc độ. Ưu điểm của loại này là cửa đóng êm, hạn chế va đập và có thể điều chỉnh tốc độ đóng theo yêu cầu.
- Bản lề trọng lực: Tận dụng trọng lượng của cánh cửa và thiết kế cơ khí của bản lề để tạo lực đưa cửa về vị trí đóng. Loại này không cần sử dụng điện và có cấu tạo tương đối bền, nhưng hiệu quả phụ thuộc vào thiết kế, tải trọng và góc lắp đặt của cửa.
Phân loại theo vị trí lắp đặt
Xét theo vị trí lắp đặt, bản lề tự đóng có thể chia thành bản lề gắn trên, bản lề gắn sàn và bản lề gắn cạnh.

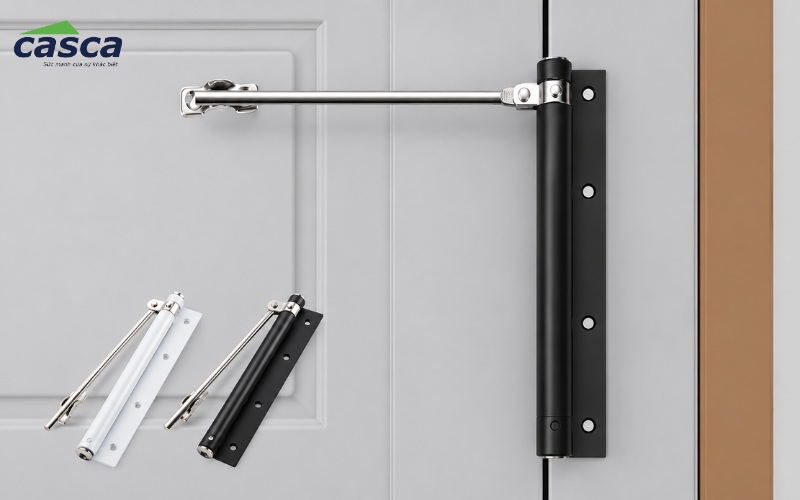

- Bản lề gắn trên: Được lắp ở khu vực phía trên cánh cửa hoặc khung cửa. Kiểu lắp này tương đối dễ tiếp cận khi kiểm tra và điều chỉnh, phù hợp với nhiều loại cửa mở cánh.
- Bản lề gắn sàn: Được đặt ở khu vực sàn và liên kết với cánh cửa thông qua trục quay. Cách lắp này thường được sử dụng cho cửa kính hoặc các thiết kế yêu cầu hạn chế chi tiết lộ ra bên ngoài. Bản lề gắn sàn có thể đảm nhiệm đồng thời vai trò tạo trục quay và hỗ trợ đóng cửa.
- Bản lề gắn cạnh hoặc bản lề âm: Được bố trí bên trong khung hoặc kết cấu của cửa nhằm giảm chi tiết nhìn thấy bên ngoài. Loại này có ưu điểm về tính thẩm mỹ nhưng yêu cầu độ chính xác cao hơn trong quá trình gia công và lắp đặt.
Phân loại theo loại cửa và mục đích sử dụng
Theo ứng dụng, bản lề cửa tự đóng có thể được lựa chọn cho cửa dân dụng, cửa công nghiệp hoặc các loại cửa có yêu cầu kỹ thuật đặc biệt.
- Bản lề cho cửa dân dụng thường chú trọng kích thước gọn, vận hành êm và tính thẩm mỹ. Sản phẩm có thể được sử dụng cho cửa gỗ, cửa nhôm, cửa kính hoặc các loại cửa mở cánh có tải trọng vừa phải.
- Bản lề cho cửa công nghiệp ưu tiên khả năng chịu tải và độ bền khi cửa phải đóng mở thường xuyên. Với các cánh cửa lớn hoặc nặng, cần lựa chọn bản lề dựa trên tải trọng thực tế thay vì chỉ dựa vào kích thước cánh.
- Bản lề cho cửa chuyên dụng được thiết kế cho những môi trường có yêu cầu riêng như bệnh viện, nhà máy, khu vực kiểm soát ra vào hoặc cửa chống cháy. Các trường hợp này cần xem xét thêm yêu cầu về độ kín, an toàn, tần suất sử dụng và tiêu chuẩn kỹ thuật của toàn bộ hệ thống.
Đối với cửa mở cánh tự động, việc chọn loại bản lề phù hợp cần được xem xét cùng motor và cơ cấu truyền động. Không nên chỉ dựa vào khả năng chịu tải danh nghĩa, bởi kích thước cánh, vị trí bản lề, tần suất đóng mở và điều kiện lắp đặt đều có thể ảnh hưởng đến lực mà bản lề phải chịu.
Phân biệt bản lề sàn, trục pivot và motor âm sàn
Ba bộ phận này đều có thể xuất hiện ở khu vực chân cửa nhưng có chức năng hoàn toàn khác nhau. Bản lề sàn và trục pivot chủ yếu liên quan đến điểm quay, còn motor âm sàn là bộ phận tạo lực tự động đóng mở cánh cửa.
|
Bộ phận |
Chức năng chính |
Đặc điểm |
|
Bản lề sàn |
Tạo trục quay và hỗ trợ đóng cửa |
Lắp dưới sàn, thường tích hợp cơ cấu thủy lực để kiểm soát tốc độ đóng |
|
Trục pivot |
Tạo điểm/trục quay cho cánh |
Có thể đặt ở trên, dưới hoặc kết hợp cả hai đầu cánh; không trực tiếp tạo lực như motor |
|
Motor âm sàn |
Tạo lực đóng mở tự động |
Được đặt trong hộp kỹ thuật dưới sàn, kết nối với cánh qua cơ cấu truyền động |
>> Xem thêm:
- Bộ lưu điện UPS cho cửa tự động: Nguyên lý và cách chọn phù hợp
- Motor cổng âm sàn là gì? Cấu tạo, giá và cách chọn phù hợp
Bảng giá bản lề cửa tự động mới nhất 2026
Giá bản lề cửa tự động năm 2026 phụ thuộc vào loại bản lề, tải trọng cánh cửa và phạm vi thi công, vì vậy không có một mức giá cố định cho mọi công trình. Với cửa khung nhẹ, chi phí thay bản lề thường đơn giản hơn; trong khi cánh kính lớn hoặc cửa có trọng lượng cao có thể cần thiết bị nâng, tháo cánh và căn chỉnh lại toàn bộ hệ thống.
CASCA thường kiểm tra hình ảnh, kích thước và tình trạng cửa trước khi báo giá. Báo giá sẽ được xác định rõ phần phụ kiện, vật tư liên kết, công tháo lắp, căn chỉnh motor và phạm vi bảo hành. Khách hàng có thể liên hệ CASCA để được kỹ thuật tư vấn phương án phù hợp và báo giá theo thực tế công trình.
Các yếu tố cần xem xét khi chọn bản lề cửa tự động

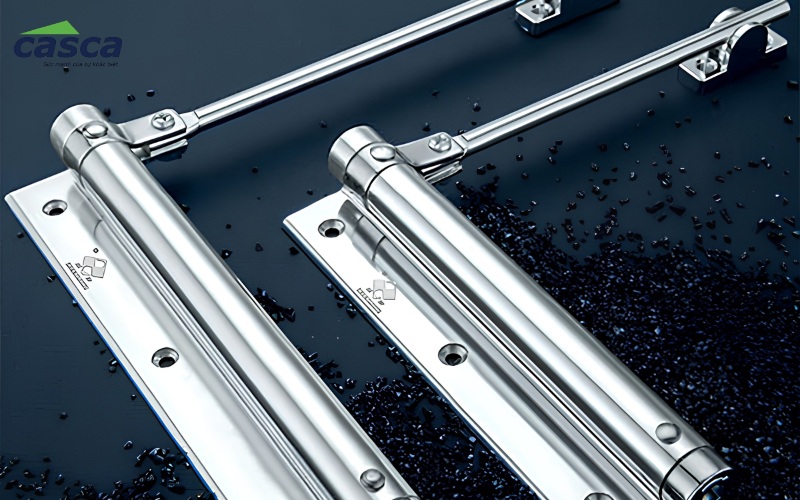

Khi chọn bản lề cửa tự động, cần xem xét tải trọng, kích thước cánh, kết cấu cửa, tần suất đóng mở và vị trí lắp đặt. Chọn đúng bản lề giúp cánh vận hành ổn định và giảm tải cho motor.
- Tải trọng và kích thước cánh: Trọng lượng và kích thước cánh quyết định yêu cầu chịu tải của bản lề. Cánh càng lớn hoặc nặng thì bản lề cần có độ cứng và khả năng chịu lực tương ứng.
- Kết cấu và vị trí lắp đặt: Cần xác định cửa khung nhôm, thép, gỗ hay kính để chọn loại bản lề và phương án liên kết phù hợp. Vị trí lắp đặt cũng ảnh hưởng đến việc sử dụng bản lề nổi, bản lề sàn hoặc loại âm.
- Cửa kính không khung: Với cửa kính không khung, bản lề cần tương thích với độ dày và trọng lượng kính, đồng thời bảo đảm liên kết chắc chắn giữa cánh và kết cấu đỡ.
- Tần suất vận hành: Cửa có tần suất đóng mở cao cần sử dụng bản lề có độ bền và khả năng chịu chu kỳ vận hành phù hợp. Với cửa tự động tại văn phòng, khách sạn hoặc công trình thương mại, yếu tố này càng cần được tính đến khi lựa chọn.
Dấu hiệu bản lề cần kiểm tra và bảo dưỡng
Bản lề cần được kiểm tra khi cánh cửa có dấu hiệu xệ, phát ra tiếng kêu, quay nặng hoặc đóng mở không còn ổn định. Những biểu hiện này thường cho thấy trục quay, ổ trục hoặc điểm liên kết đã có vấn đề.
- Khe cửa thay đổi hoặc cánh bị xệ: Mép cánh thấp hơn trước, khoảng hở với nền nhỏ dần hoặc cánh bắt đầu cọ vào khung là những dấu hiệu dễ nhận biết. Có thể dùng tay nâng nhẹ mép cánh để kiểm tra độ rơ của trục và bản lề. Nếu cảm nhận rõ độ lỏng, cần kiểm tra và căn chỉnh sớm.
- Cửa phát ra tiếng kêu hoặc rung: Tiếng kêu khi cửa quay, đặc biệt tại một góc mở nhất định, có thể liên quan đến ổ trục hoặc độ đồng tâm của bản lề. Cánh rung, giật hoặc nặng bất thường cũng là dấu hiệu cần kiểm tra phần cơ khí trước khi điều chỉnh motor.
- Cửa đóng mở nặng hơn bình thường: Khi bản lề bị lệch, thiếu đồng tâm hoặc liên kết bị lỏng, lực cản của cánh có thể tăng lên. Motor phải làm việc nhiều hơn, khiến cửa chạy chậm, dừng hoặc đảo chiều bất thường.
Kinh nghiệm từ CASCA: Không nên chờ đến khi cánh cọ nền hoặc motor hoạt động quá tải mới xử lý. Kiểm tra và căn chỉnh bản lề cửa tự động sớm giúp hạn chế ảnh hưởng đến motor, khóa và các bộ phận liên quan.

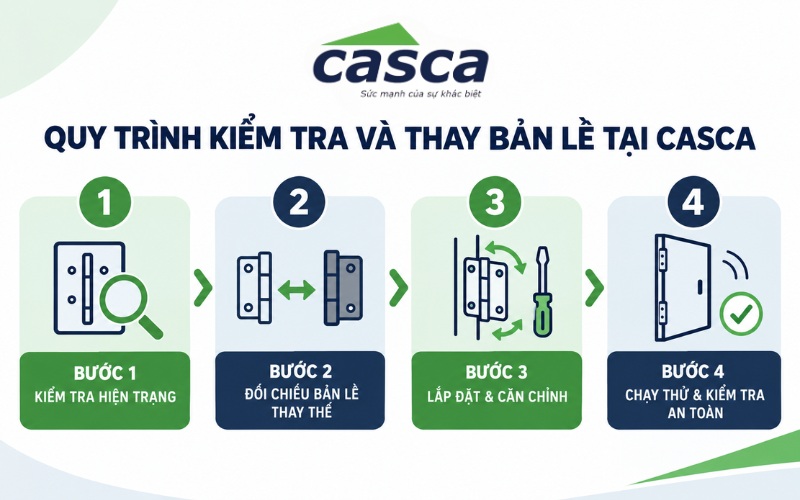

Quy trình kiểm tra và thay bản lề tại CASCA
Quy trình kiểm tra và thay bản lề cửa tự động tại CASCA được thực hiện theo từng bước, từ đánh giá tình trạng bản lề, đối chiếu thông số đến lắp đặt, căn chỉnh và chạy thử.
- Bước 1. Kiểm tra hiện trạng cánh và bản lề: Kỹ thuật viên ghi nhận kích thước, vật liệu, chiều rộng và khối lượng cánh. Sau đó kiểm tra khe cửa, vị trí cọ sát và độ rơ của bản lề. Khi cần, cánh được tách khỏi motor để kiểm tra khả năng quay bằng tay.
- Bước 2. Đối chiếu bản lề thay thế: CASCA kiểm tra tâm trục, kích thước gá, tải trọng và cách liên kết với motor. Với cửa kính, kỹ thuật viên đối chiếu vị trí lỗ và bản vẽ khoét kính để đảm bảo phụ kiện mới phù hợp.
- Bước 3. Lắp đặt và căn chỉnh: Bản lề mới được lắp và căn chỉnh để cánh quay nhẹ, khe cửa đều, không xệ hoặc cọ nền. Sau đó motor được kết nối và thiết lập lại hành trình, lực đóng mở.
- Bước 4. Chạy thử và kiểm tra an toàn: CASCA cho cửa vận hành qua nhiều chu kỳ, kiểm tra cảm biến và theo dõi độ ổn định của cánh. Kỹ thuật viên đảm bảo bản lề không phát sinh độ rơ hoặc lệch sau quá trình vận hành.
Câu hỏi thường gặp về bản lề cửa tự động (FAQs)
Dưới đây là những câu hỏi thường gặp khi lựa chọn, sử dụng và thay thế bản lề cửa tự động. CASCA tổng hợp các trường hợp phổ biến để giúp bạn xác định đúng loại bản lề và hướng xử lý phù hợp.
Bản lề tự động có dùng cho cửa kính được không?
Có. Bản lề cửa tự động có thể sử dụng cho cửa kính, nhưng cần chọn đúng loại phụ kiện và phương án liên kết theo trọng lượng, kích thước cánh, loại kính và vị trí lắp đặt.
Bản lề tự đóng chịu được cửa bao nhiêu kg?
Khả năng chịu tải của bản lề cửa tự đóng phụ thuộc vào từng model và thiết kế. Khi lựa chọn, cần đối chiếu tải trọng, chiều rộng cánh và khoảng cách từ trọng tâm cánh đến trục quay thay vì chỉ dựa vào số kg công bố.
Bản lề cửa tự động có điều chỉnh được tốc độ không?
Có, một số loại bản lề thủy lực có cơ cấu điều chỉnh tốc độ đóng. Việc điều chỉnh cần thực hiện theo đúng cấu tạo của bản lề để cửa đóng êm và hạn chế va đập.
Cánh cửa bị xệ có chỉnh lại được không?
Có thể. Nhiều trường hợp chỉ cần căn lại trục hoặc điểm liên kết. Tuy nhiên, nếu bản lề cửa tự động đã bị rơ, kẹp biến dạng hoặc kết cấu liên kết yếu thì việc căn chỉnh đơn thuần có thể không duy trì được lâu. CASCA cần kiểm tra nguyên nhân trước khi đưa ra phương án xử lý.
Có thể thay bản lề chịu tải lớn hơn không?
Có thể, nhưng bản lề chịu tải lớn hơn chưa chắc lắp vừa vị trí cũ. Tâm trục, kích thước thân, lỗ gá, kẹp kính và cách liên kết với motor đều cần được đối chiếu trước khi thay.
Bản lề kêu có nguy hiểm không?
Tiếng kêu nhỏ chưa chắc cho thấy bản lề đã hỏng nghiêm trọng. Tuy nhiên, nếu đi kèm độ rơ, xệ cánh hoặc lực mở tăng, bạn nên kiểm tra sớm và không nên tăng lực motor để che đi nguyên nhân cơ khí.
Bạn cần gửi gì để CASCA tư vấn?
Bạn có thể gửi ảnh toàn bộ cánh cửa, bản lề trên và dưới, khe quanh cửa cùng video quá trình mở đóng. Tem sản phẩm hoặc bản vẽ phụ kiện cũng giúp CASCA xác định loại bản lề tự động và phương án thay thế phù hợp nhanh hơn.
Bản lề cửa tự động ảnh hưởng trực tiếp đến độ ổn định của cánh cửa, lực làm việc của motor và độ bền của toàn bộ hệ thống. Khi lựa chọn hoặc thay thế, cần xem xét đồng thời tải trọng, kích thước cánh, trục quay, kết cấu liên kết và điều kiện vận hành thực tế. Liên hệ CASCA qua hotline 0964 446 883 để được kỹ thuật viên tư vấn và kiểm tra phù hợp.
