Cửa tự động cảm biến hồng ngoại sử dụng tia hồng ngoại để nhận diện người qua lại và điều khiển cửa đóng mở tự động. Công nghệ này giúp cửa vận hành thuận tiện, hạn chế va chạm và tăng an toàn nhờ khả năng phát hiện vật cản. Hãy cùng CASCA Việt Nam tìm hiểu cấu tạo, nguyên lý hoạt động và ứng dụng của cảm biến hồng ngoại đóng mở cửa để lựa chọn giải pháp phù hợp với từng công trình.
Cửa tự động cảm biến hồng ngoại là gì?
Cửa tự động cảm biến hồng ngoại là hệ thống cửa sử dụng cảm biến hồng ngoại để nhận diện người hoặc vật thể di chuyển trong phạm vi hoạt động, từ đó truyền tín hiệu đến bộ điều khiển để kích hoạt motor mở cửa. Khi không còn người trong vùng cảm ứng, hệ thống sẽ điều khiển cửa đóng lại theo thời gian được cài đặt.
Cảm biến hồng ngoại cho phép cửa tự động đóng mở mà không cần người dùng chạm tay hoặc tác động trực tiếp lên cánh cửa. Nhờ đó, cửa mang lại sự thuận tiện, hạn chế tiếp xúc và phù hợp với các khu vực có lưu lượng người qua lại cao như bệnh viện, siêu thị, trung tâm thương mại, cửa hàng và công trình dân dụng cao cấp.
Đối với cửa kính tự động, hệ thống thường kết hợp cảm biến cửa tự động với motor và bộ điều khiển để tạo thành cảm biến cửa kính tự động, vừa đáp ứng nhu cầu đóng mở thuận tiện vừa đảm bảo tính thẩm mỹ cho công trình.
Cấu tạo của cửa kính cảm biến hồng ngoại
Cửa kính cảm biến hồng ngoại gồm ba bộ phận chính là cảm biến hồng ngoại, motor truyền động và bộ điều khiển trung tâm. Mỗi bộ phận đảm nhiệm một chức năng riêng:
- Cảm biến hồng ngoại: Có nhiệm vụ phát hiện người hoặc vật thể di chuyển trong vùng cảm ứng. Bộ phận này sử dụng hệ thống thấu kính Fresnel để tập trung tín hiệu hồng ngoại và bộ lọc chuyên dụng nhằm hạn chế tín hiệu nhiễu, qua đó tăng độ chính xác khi nhận diện chuyển động.
- Motor truyền động: Đảm nhiệm việc di chuyển cánh cửa theo tín hiệu từ bộ điều khiển. Hệ thống thường gồm motor AC hoặc DC, bánh xe và ray trượt, kết hợp cơ cấu giảm tốc để kiểm soát tốc độ đóng mở và duy trì quá trình vận hành ổn định.
- Bộ điều khiển trung tâm: Tiếp nhận và xử lý tín hiệu từ cảm biến, sau đó điều phối hoạt động của motor. Bộ phận này cho phép thiết lập các thông số như thời gian mở cửa, thời gian chờ trước khi đóng và kết nối với các thiết bị an toàn khác.
Bên cạnh các bộ phận chính, hệ thống có thể được trang bị thêm công tắc nút bấm, cảm biến áp lực hoặc thiết bị báo hiệu bằng âm thanh và ánh sáng. Trong đó, cảm biến chống kẹt có vai trò phát hiện vật cản trong quá trình cửa vận hành, góp phần hạn chế nguy cơ va chạm và tăng mức độ an toàn cho người sử dụng.

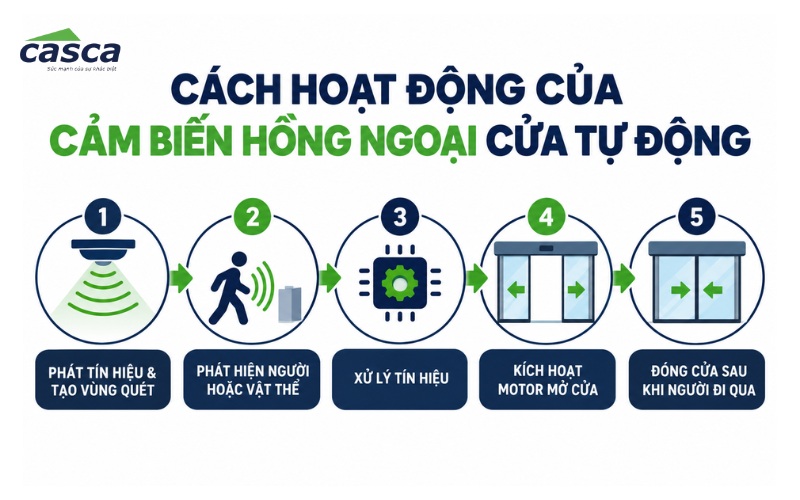

Nguyên lý hoạt động của cảm biến hồng ngoại đóng mở cửa
Cảm biến hồng ngoại hoạt động bằng cách phát và thu nhận tín hiệu trong vùng quét để xác định sự xuất hiện hoặc chuyển động của người, vật thể. Quy trình vận hành của cảm biến hồng ngoại đóng mở cửa:
- Phát tín hiệu và tạo vùng quét: Cảm biến phát các tia hồng ngoại xuống khu vực phía trước cửa và nhận tín hiệu phản xạ trở lại. Vùng phát hiện thường được chia thành nhiều điểm hoặc hàng tia, giúp cảm biến nhận biết chuyển động trong một khu vực thay vì chỉ tại một đường cố định.
- Phát hiện người hoặc vật thể: Khi người đi vào vùng quét, tín hiệu phản xạ thu về có sự thay đổi so với trạng thái ban đầu. Bộ phận xử lý sẽ nhận diện sự thay đổi này và xác định có đối tượng đang di chuyển trong vùng cảm ứng.
- Xử lý tín hiệu: Tín hiệu từ cảm biến được đưa đến bộ điều khiển trung tâm để so sánh với ngưỡng đã cài đặt. Khi tín hiệu đáp ứng điều kiện phát hiện, bộ điều khiển sẽ kiểm tra thêm trạng thái cửa và các tín hiệu an toàn trước khi đưa ra lệnh vận hành.
- Kích hoạt motor mở cửa: Khi các điều kiện đều phù hợp, bộ điều khiển gửi lệnh đến motor để mở cửa. Thời gian phản ứng từ lúc phát hiện chuyển động đến khi cửa bắt đầu mở thường khoảng 0,1–0,5 giây, giúp người dùng di chuyển qua cửa thuận tiện.
- Đóng cửa sau khi người đi qua: Khi không còn người trong vùng phát hiện, cảm biến không ghi nhận tín hiệu cần mở cửa và hệ thống chuyển sang trạng thái chờ đóng. Thời gian chờ có thể điều chỉnh, thường khoảng 3–10 giây tùy nhu cầu sử dụng.

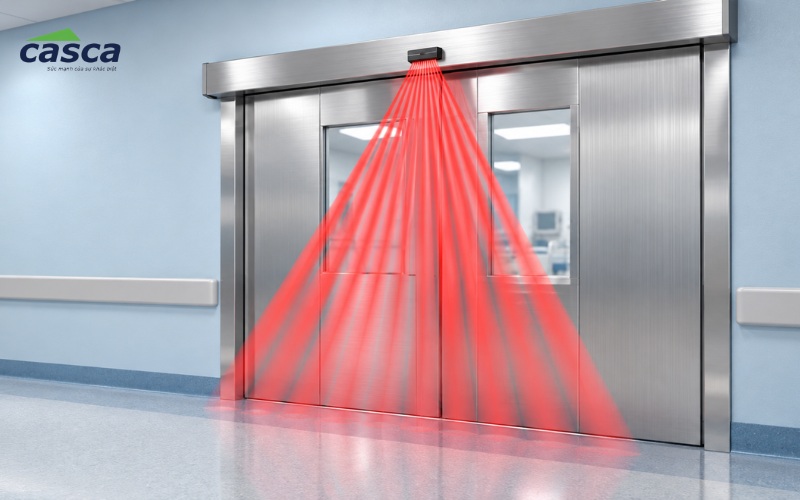

Ưu điểm của cảm biến hồng ngoại đóng mở cửa
Cảm biến hồng ngoại đóng mở cửa mang lại khả năng vận hành tự động, hạn chế thao tác trực tiếp và phù hợp với nhiều không gian có yêu cầu cao về tiện nghi. Một số ưu điểm nổi bật gồm:
- Đóng mở cửa không cần chạm tay: Cảm biến nhận diện người di chuyển trong vùng quét và gửi tín hiệu đến bộ điều khiển, giúp người dùng đi qua cửa thuận tiện mà không cần đẩy hoặc kéo cánh cửa.
- Phát hiện chuyển động nhanh: Tín hiệu được xử lý nhanh, hỗ trợ cửa phản hồi kịp thời khi có người tiếp cận và nâng cao hiệu quả sử dụng tại khu vực có lưu lượng người qua lại.
- Tiêu thụ điện năng thấp: Cảm biến hồng ngoại thường chỉ tiêu thụ khoảng 1–3W trong quá trình hoạt động, giúp giảm chi phí vận hành. Khi kết hợp với cửa tự động, hệ thống còn hạn chế thất thoát nhiệt tại các không gian sử dụng điều hòa.
- Tăng mức độ an toàn: Khi kết hợp thêm cảm biến chống kẹt, hệ thống có thể phát hiện vật cản và hỗ trợ đảo chiều hoặc dừng cửa, hạn chế nguy cơ va chạm trong quá trình đóng mở.
- Chi phí đầu tư hợp lý: So với một số công nghệ cảm biến khác, cảm biến hồng ngoại có giá thành tương đối thấp và chi phí bảo trì không cao, phù hợp với nhiều công trình trong nhà.
- Đảm bảo tính thẩm mỹ: Thiết bị có thiết kế gọn, dễ tích hợp với cửa trượt tự động, cửa mở cánh tự động, cửa kính trượt tự động,... phù hợp với văn phòng, cửa hàng, bệnh viện, siêu thị và các công trình yêu cầu không gian hiện đại.
So sánh cảm biến hồng ngoại với các cảm biến cửa tự động khác
Mỗi công nghệ cảm biến có phạm vi hoạt động và khả năng đáp ứng khác nhau. Bảng dưới đây giúp phân biệt cảm biến cửa kính tự động sử dụng hồng ngoại với radar vi sóng, cảm biến quang học và một số loại cảm biến khác:
|
Tiêu chí |
Cảm biến hồng ngoại |
Cảm biến radar vi sóng |
Cảm biến quang học |
Cảm biến áp lực/cảm ứng từ |
|
Cách phát hiện |
Phát và thu tín hiệu hồng ngoại, nhận biết thay đổi trong vùng quét |
Phát sóng vi sóng và nhận tín hiệu phản hồi khi có chuyển động |
Sử dụng chùm tia quang học để phát hiện đối tượng |
Phát hiện thông qua áp lực hoặc tác động từ |
|
Chi phí |
Thấp |
Cao hơn |
Tương đối cao |
Thấp |
|
Điện năng |
Khoảng 1–3W |
Cao hơn hồng ngoại |
Tùy thiết bị |
Thấp |
|
Phạm vi hoạt động |
Phù hợp cửa nhỏ và vừa |
Phạm vi rộng, phù hợp cửa lớn |
Phạm vi chính xác theo vùng tia |
Thường giới hạn hơn |
|
Khả năng hoạt động ngoài trời |
Có thể bị ảnh hưởng bởi nắng trực tiếp và nhiệt độ cao |
Hoạt động tốt trong nhiều điều kiện môi trường |
Có thể bị ảnh hưởng bởi bụi bẩn |
Tùy loại thiết bị |
|
Độ chính xác |
Tốt khi được cài đặt đúng |
Tốt, phạm vi phát hiện rộng |
Cao |
Phụ thuộc thiết kế |
|
Ứng dụng phù hợp |
Văn phòng, cửa hàng, khu dân cư, cửa trong nhà |
Cửa siêu rộng, khu vực ngoài trời |
Ứng dụng yêu cầu vùng phát hiện chính xác |
Thường dùng làm cảm biến phụ hoặc giải pháp bổ trợ |

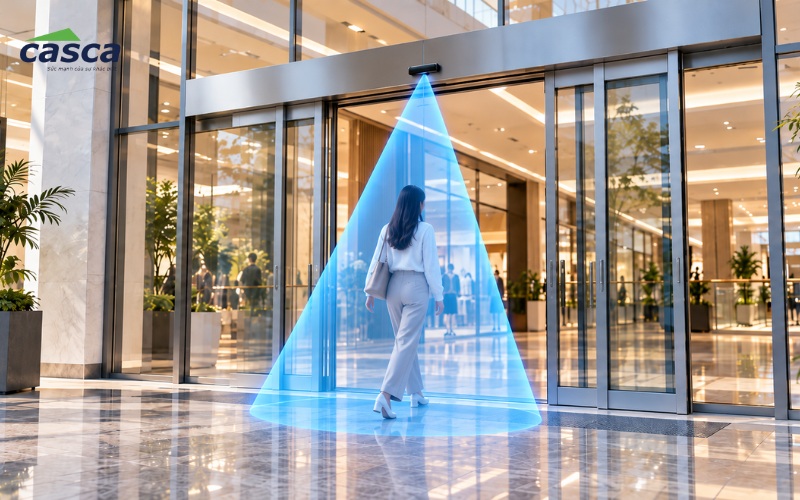

Cửa kính tự động hồng ngoại phù hợp lắp ở đâu?
Cửa kính tự động hồng ngoại phù hợp với những công trình có nhu cầu kiểm soát lối ra vào thuận tiện, hạn chế tiếp xúc trực tiếp và duy trì tính thẩm mỹ cho không gian. Một số khu vực ứng dụng phổ biến gồm:
- Cửa hàng, siêu thị và trung tâm thương mại: Cửa tự động giúp khách hàng ra vào thuận tiện, kể cả khi đang mang theo hàng hóa. Thời gian cửa mở được kiểm soát cũng góp phần hạn chế thất thoát nhiệt từ hệ thống điều hòa.
- Bệnh viện và cơ sở y tế: Việc không cần chạm tay vào cửa giúp giảm tiếp xúc với bề mặt chung, phù hợp tại các khu vực cần chú trọng vệ sinh như phòng phẫu thuật, phòng cách ly và khu vực khám chữa bệnh.
- Nhà máy và phòng sạch: Hệ thống hỗ trợ kiểm soát lối ra vào, hạn chế bụi bẩn xâm nhập và góp phần duy trì điều kiện môi trường trong khu vực sản xuất. Giải pháp này phù hợp với nhà máy điện tử, dược phẩm và các khu vực có yêu cầu kiểm soát vệ sinh.
- Chung cư cao cấp, biệt thự và công trình dân dụng: Cửa kính tự động cảm biến hồng ngoại đáp ứng yêu cầu về sự tiện nghi, đồng thời tạo diện mạo hiện đại cho lối vào. Hệ thống cũng có thể kết hợp với các thiết bị trong hệ thống nhà thông minh để tăng khả năng tự động hóa.
>> Xem thêm:
- Cửa chống ngập tự động: Giải pháp ngăn nước ngập thông minh

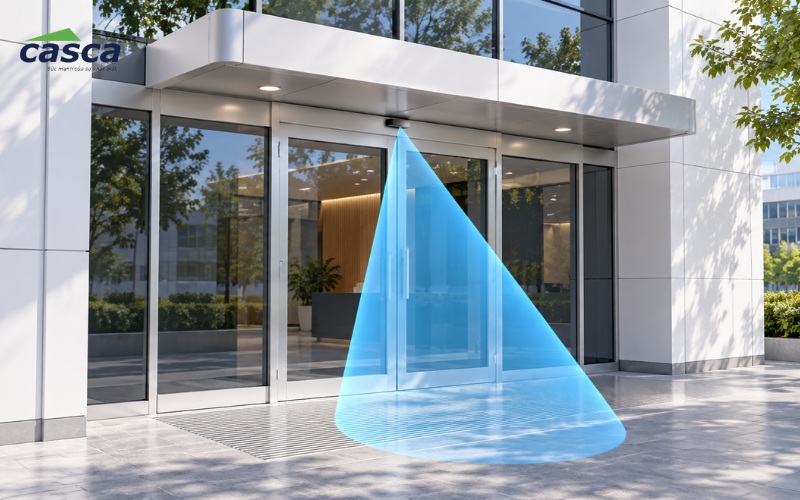

Kinh nghiệm thực tế về cửa tự động cảm biến hồng ngoại từ CASCA
Từ thực tế tư vấn, lắp đặt và bảo trì cửa tự động giá rẻ trong gần 10 năm nay, CASCA lưu ý một số yếu tố quan trọng để cửa có thể vận hành ổn định và an toàn:
- Phân biệt cảm biến kích hoạt và cảm biến an toàn: Cảm biến kích hoạt nhận diện người tiến đến để ra lệnh mở cửa, còn cảm biến an toàn kiểm tra khu vực cánh cửa sắp đi qua để hạn chế va chạm. Hai chức năng này cần được bố trí phù hợp thay vì dùng chung một vùng quét.
- Thiết lập vùng quét vừa đủ: Vùng phát hiện quá ngắn khiến cửa mở chưa đủ khi người đi nhanh, trong khi vùng quá dài có thể khiến cửa mở do những chuyển động không liên quan. CASCA điều chỉnh vùng quét theo hướng tiếp cận và đặc điểm từng vị trí.
- Kiểm tra điểm mù sát cửa: Cảm biến cần được thử ở nhiều vị trí, bao gồm người đứng giữa cửa, đi sát mép, trẻ nhỏ và xe đẩy thấp. Việc chỉ kiểm tra với người trưởng thành đi qua ở trung tâm có thể bỏ sót những vùng bảo vệ quan trọng.
- Xử lý nguyên nhân cửa tự mở liên tục: Cửa có thể mở giả do cảm biến bắt vào chính cánh cửa, cây rung, rèm, biển hiệu, xe chạy gần đó hoặc giá lắp bị rung. CASCA kiểm tra vùng quét và hướng tín hiệu trước khi thay cảm biến.
- Tính đến điều kiện môi trường: Ánh nắng trực tiếp, nước mưa, bụi bẩn và thay đổi độ bóng của mặt nền có thể ảnh hưởng đến khả năng phát hiện. Vì vậy, vị trí lắp đặt, mái che và thông số cảm biến cần được kiểm tra đồng thời.
- Kiểm tra nhiều tình huống trước khi bàn giao: CASCA thử người đi thẳng, đi chéo, đi sát mép, dừng giữa cửa, quay lại, đi nhanh và đi chậm để đảm bảo cửa vừa phản ứng đúng với người cần đi qua vừa hạn chế mở sai.
Câu hỏi thường gặp về cửa tự động cảm biến hồng ngoại (FAQs)
Cửa tự động cảm biến hồng ngoại có nhiều thông số và cách thiết lập khác nhau tùy theo loại cửa, cảm biến và điều kiện lắp đặt. Dưới đây là những câu hỏi thường gặp giúp người dùng hiểu rõ hơn về khả năng hoạt động và cách sử dụng hệ thống.
Cửa tự động cảm biến hồng ngoại có phát hiện được người đứng yên không?
Cảm biến hiện diện hồng ngoại được cài đặt đúng có thể phát hiện người đứng yên trong vùng quét. Khả năng này giúp cửa duy trì trạng thái mở khi người dùng vẫn đang ở khu vực hoạt động của cảm biến.
Cửa tự động cảm biến hồng ngoại có phát hiện được vật cản không?
Cảm biến hồng ngoại có thể phát hiện người hoặc vật thể trong phạm vi quét tùy từng loại thiết bị. Hệ thống cửa thường kết hợp thêm cảm biến chống kẹt hoặc cảm biến an toàn chuyên dụng để tăng khả năng bảo vệ.
Thời tiết nắng nóng có ảnh hưởng đến cảm biến hồng ngoại không?
Nắng trực tiếp, nhiệt độ cao và các bề mặt phản xạ mạnh có thể ảnh hưởng đến khả năng nhận diện của một số cảm biến hồng ngoại. Kỹ thuật viên cần kiểm tra vị trí lắp đặt, vùng quét và độ nhạy khi cửa xuất hiện tình trạng mở giả hoặc bỏ sót người.
Phạm vi phát hiện của cảm biến hồng ngoại có điều chỉnh được không?
Phạm vi phát hiện của cảm biến hồng ngoại có thể điều chỉnh tùy theo model và thiết kế của thiết bị. Kỹ thuật viên có thể thiết lập góc quét, độ nhạy hoặc vùng phát hiện để phù hợp với hướng di chuyển thực tế.
Có thể lắp thêm cảm biến hồng ngoại cho cửa tự động đang sử dụng không?
Cửa tự động đang sử dụng có thể lắp thêm cảm biến hồng ngoại khi bộ điều khiển và hệ thống cửa hỗ trợ kết nối thiết bị bổ sung. Kỹ thuật viên cần kiểm tra controller, motor, nguồn điện và vị trí lắp đặt trước khi lựa chọn cảm biến phù hợp.
Cửa tự động cảm biến hồng ngoại giúp hệ thống nhận diện người qua lại, điều khiển đóng mở thuận tiện và tăng mức độ an toàn trong quá trình sử dụng. Việc lựa chọn đúng loại cảm biến, thiết lập vùng quét phù hợp và kết hợp cảm biến an toàn giúp cửa vận hành ổn định hơn trong từng điều kiện thực tế.
CASCA tư vấn giải pháp cửa tự động cảm biến hồng ngoại dựa trên loại cửa, lưu lượng người qua lại và đặc điểm mặt bằng. Khách hàng có nhu cầu lắp đặt hoặc kiểm tra hệ thống có thể liên hệ CASCA để được tư vấn cấu hình phù hợp.
